联 轴 器

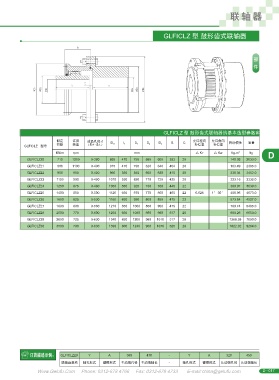

GLFICLZ 型 鼓形齿式联轴器

GLFICLZ 型 鼓形齿式联轴器的基本选型参数和主要尺寸
额定 许用 成品孔径 d B C 允许径向 允许角向 转动惯性 重量
GLFICLZ 型号 扭矩 转速 ( 最小 - 最大 ) D H l 1 D 1 D 2 D 3 补偿量 补偿量
KN.m rpm mm △ K r △ Kw Kg.m 2 kg D
GLFICLZ20 710 1200 0-380 855 470 755 585 600 393 20 140.03 2033.0
GLFICLZ21 900 1100 0-400 915 470 795 620 640 404 20 183.49 2385.0
GLFICLZ22 950 950 0-420 960 550 840 665 680 415 20 235.04 2452.0
GLFICLZ23 1120 900 0-450 1010 550 890 710 720 435 20 323.16 3332.0
GLFICLZ24 1250 875 0-480 1050 550 925 730 760 445 22 389.97 3639.0
GLFICLZ25 1400 850 0-500 1120 650 970 770 800 465 22 0.026 1° 30′ 485.96 4073.0
GLFICLZ26 1600 825 0-530 1160 650 990 800 850 475 22 573.64 4527.0
GLFICLZ27 1800 800 0-560 1210 650 1060 850 900 479 22 789.74 5485.0
GLFICLZ28 2000 770 0-600 1250 650 1080 890 960 517 28 960.26 6050.0
GLFICLZ29 2800 725 0-630 1340 650 1200 960 1010 517 28 1268.98 7090.0
GLFICLZ30 3500 700 0-630 1390 800 1240 960 1070 525 28 1822.02 9264.0

GLFICLZ20 Y A 360 470 - Y A 320 450
联轴器规格 轴孔形式 键槽形式 主动端孔径 主动端轴长 - 轴孔形式 键槽形式 从动端孔径 从动端轴长
