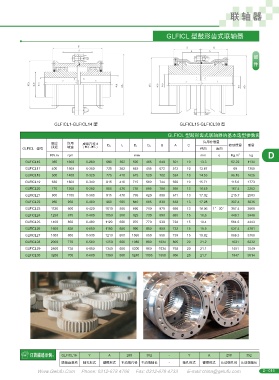

Page 14 - TGCL型钢套鼓形齿式联轴器样本|鼓形齿联轴器|联轴器-格鲁夫机械设备制造有限公司

联 轴 器

GLFICL 型鼓形齿式联轴器

GLFICL1-GLFICL14 型 GLFICL15-GLFICL30 型

GLFICL 型鼓形齿式联轴器的基本选型参数和主要尺寸
额定 许用 成品孔径 d B A C 许用补偿量 转动惯量 重量
GLFICL 型号 扭矩 转速 ( 最小 - 最大 ) D H l 1 D 1 D 2 径向 角向
D
KN.m rpm mm mm o Kg.m kg
2
GLFICL16 355 1600 0-280 680 352 595 465 640 501 10 13.3 52.22 1134
GLFICL17 400 1500 0-300 720 352 645 495 672 512 10 13.87 69 1305
GLFICL18 500 1400 0-320 775 410 675 520 702 524 10 14.53 96.16 1626
GLFICL19 630 1300 0-340 815 410 715 560 744 560 10 15.71 115.6 1773
GLFICL20 710 1200 0-360 855 470 755 585 786 595 13 16.49 167.4 2263
GLFICL21 900 1100 0-380 915 470 795 620 808 611 13 17.02 215.7 2593
GLFICL22 950 950 0-400 960 550 840 665 830 632 13 17.28 397.4 3036
GLFICL23 1120 900 0-420 1010 550 890 710 870 666 13 18.06 1° 30′ 397.4 3668
GLFICL24 1250 875 0-480 1050 550 925 730 890 685 15 18.6 448.1 3946
GLFICL25 1400 850 0-480 1120 650 970 770 930 724 15 19.4 564.6 4443
GLFICL26 1600 825 0-500 1160 650 990 800 950 733 15 19.9 637.4 4791
GLFICL27 1800 800 0-530 1210 650 1060 850 958 739 15 19.92 866.3 5758
GLFICL28 2000 770 0-560 1250 650 1080 890 1034 805 20 21.2 1021 6232
GLFICL29 2800 725 0-600 1340 650 1200 960 1034 792 20 21.1 1451 7549
GLFICL30 3200 700 0-680 1390 800 1240 1005 1050 806 20 21.7 1947 9514

GLFICL16 Y A 260 352 - Y A 250 352
联轴器规格 轴孔形式 键槽形式 主动端孔径 主动端轴长 - 轴孔形式 键槽形式 从动端孔径 从动端轴长
