联 轴 器

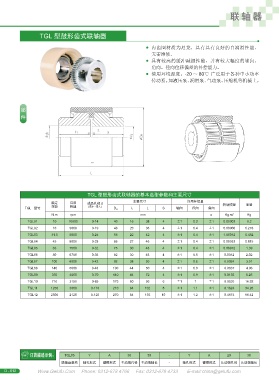

TGL 型鼓形齿式联轴器

内齿圈材质为尼龙，具有具有良好的自润滑性能、
●
无需维修。
具有较高的缓冲减振性能，并有较大幅度的轴向、
●
角向、径向位移偏差的补偿能力。
使用环境温度：-20 ～ 80℃ 广泛用于各种中小功率
●
传动系。如液压泵、润滑泵、气动泵、压缩机等机械上。

TGL 型鼓形齿式联轴器的基本选型参数和主要尺寸

额定 许用 成品孔径 d 主要尺寸 许用补偿量 转动惯量 重量
TGL 型号 扭矩 转速 ( 最小 - 最大 ) D H l 1 L S 轴向 径向 角向
N.m rpm mm o Kg.m 2 Kg
TGL01 10 10000 0-14 40 16 38 4 ±1 0.3 ±1 0.00003 0.2
TGL02 16 9000 0-19 48 20 38 4 ±1 0.4 ±1 0.00006 0.278
TGL03 31.5 8500 0-24 56 22 42 4 ±1 0.4 ±1 1.00012 0.482
TGL04 45 8000 0-28 66 27 46 4 ±1 0.4 ±1 0.00033 0.815
TGL05 63 7500 0-32 75 30 48 4 ±1 0.4 ±1 0.00072 1.39
TGL06 80 6700 0-38 82 30 48 4 ±1 0.5 ±1 0.0012 2.02
TGL07 100 6000 0-42 92 38 50 4 ±1 0.6 ±1 0.0024 3.01
TGL08 140 5600 0-48 100 44 50 4 ±1 0.8 ±1 0.0037 4.06
TGL09 355 4000 0-70 140 44 72 4 ±1 0.9 ±1 0.0155 8.25
TGL10 710 3150 0-85 175 60 95 6 ±1 1 ±1 0.0520 16.92
TGL11 1250 3000 0-110 210 84 102 8 ±1 1.1 ±1 0.1624 34.26
TGL12 2500 2120 0-125 270 84 135 10 ±1 1.2 ±1 0.4674 66.42

TGL05 Y A 30 30 - Y A 20 30
联轴器规格 轴孔形式 键槽形式 主动端孔径 主动端轴长 - 轴孔形式 键槽形式 从动端孔径 从动端轴长
