联 轴 器

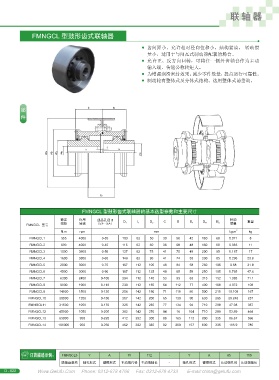

FMNGCL 型鼓形齿式联轴器

齿间距小，允许相对径向位移小，结构紧凑， 转动惯
●
量小，适用于与闸瓦式制动器配套的场合。
允许正、反方向回转，可将任一侧外齿轴套作为主动
●
输入端，传递公称转矩大。
为增强润滑密封效果、减少零件数量，提高运行可靠性。
●
制动轮有整体式及分体式结构。选用整体式请垂询。
●

FMNGCL 型鼓形齿式联轴器的基本选型参数和主要尺寸
额定 许用 成品孔径 d C B 转动 重量
FMNGCL 型号 扭矩 转速 ( 最小 - 最大 ) D 1 l 1 D 2 B 1 D H B 2 惯量
N.m rpm mm kg.m 2 kg
FMNGCL1 355 4000 0-35 103 52 50 30 56 42 160 68 0.071 8
FMNGCL2 630 4000 0-45 115 62 60 36 68 48 160 68 0.083 11
FMNGCL3 1000 3800 0-56 127 62 75 41 70 49 200 85 0.187 17
FMNGCL4 1600 3800 0-65 149 82 90 41 74 53 200 85 0.296 23.8
FMNGCL5 2800 3000 0-75 167 112 105 48 84 58 250 105 0.58 31.8
FMNGCL6 4500 3000 0-90 187 112 125 49 85 59 250 105 0.795 47.6
FMNGCL7 6300 2400 0-100 204 112 140 53 93 63 315 132 1.388 71.1
FMNGCL8 9000 1900 0-110 230 112 155 64 112 77 400 168 4.072 108
FMNGCL9 14000 1500 0-130 256 142 180 71 119 80 500 210 10.109 167
FMNGCL10 20000 1200 0-150 287 142 200 65 120 90 630 265 29.248 237
FMNGCL11 31500 1050 0-170 325 142 235 77 134 94 710 298 47.08 357
FMNGCL12 45000 1050 0-200 362 142 270 94 16 104 710 298 53.69 464
FMNGCL13 63000 950 0-220 412 252 300 88 165 113 800 335 86.67 596
FMNGCL14 100000 950 0-250 462 302 335 92 209 157 800 335 105.9 785

FMNGCL5 Y A 75 112 - Y A 65 110
联轴器规格 轴孔形式 键槽形式 主动端孔径 主动端轴长 - 轴孔形式 键槽形式 从动端孔径 从动端轴长
