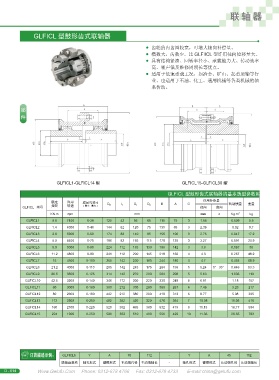

联 轴 器

GLFICL 型鼓形齿式联轴器

齿轮的内齿圈较宽，可增大轴向补偿量。
●
● 模数大，齿数少。比 GLFIICL 型许用径向位移量大。
具有结构紧凑、回转半径小、承载能力大、传动效率
●
高、噪声低及维修周期长等优点。
适用于低速重载工况，如冶金、矿山、起重运输等行
●
业、也适用于石油、化工、通用机械等各类机械的轴
系传动。

GLFICL1-GLFICL14 型 GLFICL15-GLFICL30 型

GLFICL 型鼓形齿式联轴器的基本选型参数和主要尺寸
额定 许用 成品孔径 d B A C 许用补偿量 转动惯量 重量
GLFICL 型号 扭矩 转速 ( 最小 - 最大 ) D H l 1 D 1 D 2 径向 角向
KN.m rpm mm mm o Kg.m 2 kg
GLFICL1 0.8 7100 0-38 125 42 95 60 115 75 3 1.96 0.009 5.9
GLFICL2 1.4 6300 0-48 144 62 120 75 135 88 3 2.36 0.02 9.7
GLFICL3 2.8 5900 0-60 174 82 140 95 155 106 3 2.75 0.047 17.2
GLFICL4 5.0 5400 0-70 196 82 165 115 178 125 3 3.27 0.091 24.9
GLFICL5 8.0 5000 0-80 224 112 183 130 198 142 3 3.8 0.167 38
GLFICL6 11.2 4800 0-90 241 112 200 145 218 160 4 4.3 0.267 48.2
GLFICL7 15 4500 0-100 265 142 230 160 244 180 4 4.7 0.453 68.9
GLFICL8 21.2 4000 0-110 285 142 245 175 264 193 5 5.24 1° 30′ 0.646 83.3
GLFICL9 26.5 3500 0-125 314 142 270 200 284 208 5 5.63 1.036 110
GLFICL10 42.5 3200 0-140 346 172 300 220 330 249 5 6.81 1.18 157
GLFICL11 60 3000 0-160 380 212 330 260 360 267 6 7.46 3.28 217
GLFICL12 80 2600 0-180 442 212 380 290 419 313 6 8.77 5.08 305
GLFICL13 112 2300 0-200 482 252 420 320 476 364 7 10.08 10.06 416
GLFICL14 160 2100 0-220 520 302 465 360 532 415 8 11.15 16.77 594
GLFICL15 224 1900 0-250 590 352 510 400 556 429 10 11.36 26.55 783

GLFICL5 Y A 70 112 - Y A 45 112
联轴器规格 轴孔形式 键槽形式 主动端孔径 主动端轴长 - 轴孔形式 键槽形式 从动端孔径 从动端轴长
