P. 20
联 轴 器

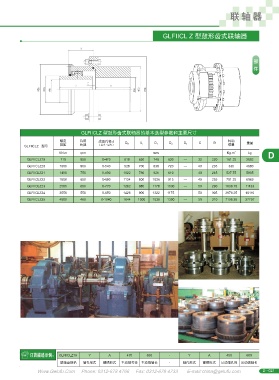

GLFIICL Z 型鼓形齿式联轴器
GLFIICLZ 型鼓形齿式联轴器的基本选型参数和主要尺寸
额定 许用 成品孔径 d C B 转动 重量
GLFIICLZ 型号 扭矩 转速 ( 最小 - 最大 ) D H l 1 D 1 D 2 D 3 惯量
KN.m rpm mm Kg.m 2 kg D
GLFIICLZ19 710 950 0-470 818 650 748 630 — 32 220 161.25 2892
GLFIICLZ20 1000 800 0-540 928 700 838 720 — 40 235 335 4680
GLFIICLZ21 1400 750 0-600 1022 780 928 810 — 40 245 527.75 5905
GLFIICLZ22 1800 650 0-680 1134 800 1036 915 — 40 255 701.25 6069
GLFIICLZ23 2500 600 0-770 1282 880 1178 1030 — 50 290 1638.75 11133
GLFIICLZ24 3550 550 0-850 1428 900 1322 1175 — 50 305 2976.25 16110
GLFIICLZ25 4500 460 0-1040 1644 1000 1538 1390 — 50 310 7198.25 27797
GLFIICLZ19 Y A 470 650 - Y A 450 600
联轴器规格 轴孔形式 键槽形式 主动端孔径 主动端轴长 - 轴孔形式 键槽形式 从动端孔径 从动端轴长
