联 轴 器

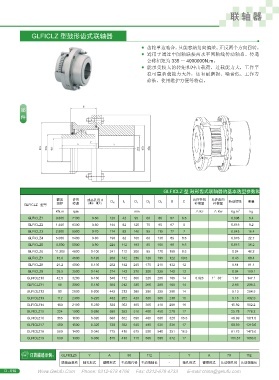

GLFICLZ 型鼓形齿式联轴器

齿轮单边啮合，只能容纳角向偏差。正反两个方向回转。
●
适用于通过中间轴联接两水平同轴线传动轴系。传递
●
公称扭矩为 335 ～ 4000000N.m。
能承受较大的转矩和冲击载荷，过载能力大，工作平
●
稳可靠承载能力大外，还有耐磨损、噪音低、工作寿
命长、使用维护方便等特点。

GLFICLZ 型 鼓形齿式联轴器的基本选型参数和主要尺寸

额定 许用 成品孔径 d B C 允许径向 允许角向 转动惯性 重量
GLFICLZ 型号 扭矩 转速 ( 最小 - 最大 ) D H l 1 D 1 D 2 D 3 补偿量 补偿量
KN.m rpm mm △ Kr △ Kw Kg.m 2 kg
GLFICLZ1 0.800 7100 0-50 125 42 95 60 80 57 6.5 0.008 5.4
GLFICLZ2 1.400 6300 0-60 144 62 120 75 95 67 8 0.018 9.2
GLFICLZ3 2.800 5900 0-70 174 82 140 95 115 77 7 0.043 16.4
GLFICLZ4 5.000 5400 0-80 196 82 165 60 130 89 8.5 0.076 22.7
GLFICLZ5 8.000 5000 0-90 224 112 183 85 150 99 9.5 0.015 36.2
GLFICLZ6 11.200 4800 0-100 241 112 200 85 170 109 9.5 0.24 46.2
GLFICLZ7 15.0 4500 0-120 260 142 230 120 195 122 10.5 0.43 68.4
GLFICLZ8 21.2 4000 0-130 282 142 245 175 210 132 12 0.61 81.1
GLFICLZ9 26.5 3500 0-140 314 142 270 200 225 142 13 0.94 100.1
GLFICLZ10 42.5 3200 0-160 346 172 300 220 250 165 14 0.026 1° 30′ 1.67 147.1
GLFICLZ11 60 3000 0-180 380 212 330 260 285 180 14 2.98 206.3
GLFICLZ12 80 2600 0-200 442 212 380 290 325 208 14 5.13 284.5
GLFICLZ13 112 2300 0-220 482 252 420 320 360 238 15 9.16 402.0
GLFICLZ14 160 2100 0-250 520 302 465 360 410 266 16 15.92 582.2
GLFICLZ15 224 1900 0-280 580 352 510 400 450 278 17 25.78 778.2
GLFICLZ16 355 1600 0-320 680 352 595 465 500 320 15.5 46.89 1071.0
GLFICLZ17 400 1500 0-320 720 352 645 495 530 336 17 60.59 1210.0
GLFICLZ18 500 1400 0-340 775 410 675 520 540 351 16.5 81.75 1475.0
GLFICLZ19 630 1300 0-360 815 410 715 560 580 372 17 101.57 1603.0

GLFICLZ5 Y A 80 112 - Y A 70 112
联轴器规格 轴孔形式 键槽形式 主动端孔径 主动端轴长 - 轴孔形式 键槽形式 从动端孔径 从动端轴长
