联 轴 器

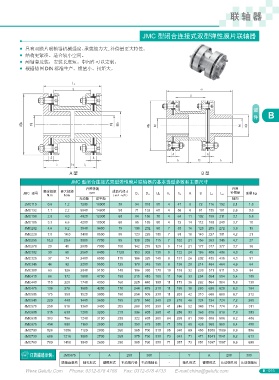

JMC 型闭合连接式双型弹性膜片联轴器

● 具有双膜片联轴器机械强度、承载能力大,补偿量更大特性。
● 结构更紧凑。适合较小空间。
● 两轴套反装，安装长度短。中间件可以定制。
● 根据德国 DIN 标准生产。惯量小、扭矩大。

B

A 型 B 型
JMC 型闭合连接式双型弹性膜片联轴器的基本选型参数和主要尺寸
许用转速 许用
额定扭矩 最大扭矩 成品孔径 d
JMC 型号 rpm D 1 D H l 1: l 2 h 1 h 2 A S L A L B 补偿量 重量 kg
N.m N.m ( 最小 - 最大 )
无动衡 动平衡 轴向
JMC110 0.6 1.2 7200 18000 39 54 110 50 4 47 8 72 116 152 2.1 1.8
JMC132 1.1 2.2 5840 14600 50 71 132 60 4 56 8 91 135 181 2.6 3.8
JMC158 2.0 4.0 4920 12300 60 84 158 70 4 64 11 102 158 211 3.1 5.8
JMC185 3.3 6.6 4200 10500 68 95 185 80 4 72 14 112 180 240 3.7 10
JMC202 4.6 9.2 3840 9600 75 108 202 90 7 83 16 128 205 272 3.8 15
JMC228 7.0 14.0 3400 8500 85 123 228 100 7 91 18 140 227 301 4.2 21
JMC255 10.2 20.4 3080 7700 95 138 255 115 7 102 21 156 263 345 4.7 27
JMC278 20 40 2800 7000 100 142 278 125 9 114 21 177 377 377 3.7 36
JMC302 30 60 2560 6400 1120 153 302 135 9 122 24 186 406 406 4.0 45
JMC325 37 74 2400 6000 115 166 325 145 8 131 26 202 435 435 4.3 51
JMC345 46 92 2200 5500 125 178 345 155 8 139 28 214 464 464 4.6 64
JMC380 63 126 2040 5100 140 196 380 170 10 153 32 233 511 511 5.0 84
JMC410 86 172 1880 4700 150 215 410 185 11 166 33 254 554 554 5.4 109
JMC440 110 220 1740 4350 160 225 440 195 11 173 36 262 584 584 5.8 130
JMC475 138 276 1680 4200 170 244 475 210 11 185 38 283 628 628 6.3 164
JMC505 175 350 1520 3800 190 254 505 230 11 203 42 310 688 688 6.7 212
JMC540 220 440 1440 3600 195 278 540 240 20 218 46 324 724 724 7.2 265
JMC570 259 518 1360 3400 205 288 570 250 41 246 52 348 774 774 7.6 311
JMC605 315 630 1280 3200 215 306 605 265 41 258 53 368 818 818 7.8 353
JMC635 383 766 1240 3100 230 322 635 280 64 293 61 399 886 886 8.2 406
JMC675 454 908 1160 2900 250 350 675 300 71 315 65 428 980 980 8.4 458
JMC700 528 1056 1120 2800 260 365 700 315 85 340 69 458 1008 1008 8.9 556
JMC730 608 1216 1080 2700 265 375 730 330 73 343 71 471 1041 1041 9.2 613
JMC760 700 1400 1040 2600 280 395 760 350 71 357 73 851 1097 1097 9.6 698

JMC675 Y A 250 300 - Y A 200 300
联轴器规格 轴孔形式 键槽形式 主动端孔径 主动端轴长 - 轴孔形式 键槽形式 从动端孔径 从动端轴长
