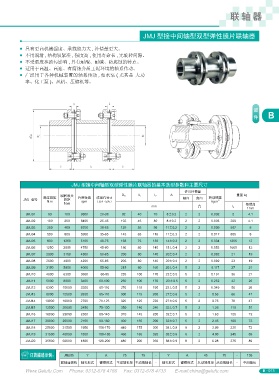

联 轴 器

JMJ 型接中间轴型双型弹性膜片联轴器

● 具有更高机械强度、承载能力大 , 补偿量更大。
● 不用润滑 , 结构较紧凑 , 强度高 , 使用寿命长 , 无旋转间隙。
● 不受温度和油污影响 , 具有耐酸、耐碱、防腐蚀的特点。
● 适用于高温、高速、有腐蚀介质工况环境的轴系传动。
● 广泛用于各种机械装置的轴系传动 , 如水泵 ( 尤其是 大功
率、化工泵 )、风机、压缩机等。

B

JMJ 型接中间轴型双型弹性膜片联轴器的基本选型参数和主要尺寸
许用补偿量
瞬间最大 D H l 1 l 2 A 重量 kg
额定扭矩 许用转速 成品孔径 d 轴向 角向 转动惯量
JMJ 型号 N.m 转矩 rpm ( 最小 - 最大 ) kg.m 2
N.m
mm ( ) l 2 每增加
o
1mm
JMJ01 63 100 9300 20-38 92 40 70 8±0.2 2 2 0.002 2 4.1
JMJ02 100 200 8400 25-45 102 45 80 8±0.2 2 2 0.003 209 4.1
JMJ03 250 400 6700 30-55 128 55 96 11±0.2 2 2 0.009 507 8
JMJ04 500 800 5900 35-65 145 65 116 11±0.3 2 2 0.017 805 8
JMJ05 800 1250 5100 40-75 168 75 136 14±0.3 2 2 0.034 1205 12
JMJ06 1250 2000 4750 45-80 180 80 140 15±0.4 2 2 0.053 1605 12
JMJ07 2000 3150 4300 50-85 200 80 140 20±0.4 2 2 0.082 21 19
JMJ08 2500 4000 4200 55-85 205 80 140 20±0.4 2 2 0.092 23 19
JMJ09 3150 5000 4000 55-90 215 90 160 20±0.4 5 2 0.117 27 21
JMJ10 4000 6300 3650 60-95 235 100 170 23±0.5 5 2 0.191 36 21
JMJ11 5000 8000 3400 60-100 250 100 170 23±0.5 5 2 0.252 42 26
JMJ12 6300 10000 3200 60-110 270 110 190 23±0.5 5 2 0.349 50 26
JMJ13 8000 12500 2850 65-110 300 115 200 27±0.6 5 2 0.56 66 47
JMJ14 10000 16000 2700 70-125 320 125 220 27±0.6 5 2 0.75 78 47
JMJ15 12500 20000 2450 75-130 350 140 240 32±0.7 5 2 1.26 110 51
JMJ16 16000 23000 2300 80-140 370 145 250 32±0.7 5 2 1.63 125 72
JMJ17 20000 25000 2150 90-160 400 165 290 32±0.7 5 2 2.45 160 72
JMJ18 25000 31500 1950 100-170 440 175 300 38±0.9 8 2 3.99 220 72
JMJ19 31500 40000 1850 100-180 460 185 320 38±0.9 8 2 4.98 245 89
JMJ20 35500 50000 1800 120-200 480 200 350 38±0.9 8 2 6.28 275 89

JMJ05 Y A 75 75 - Y A 45 75 - 136
联轴器规格 轴孔形式 键槽形式 主动端孔径 主动端轴长 - 轴孔形式 键槽形式 从动端孔径 从动端轴长 - 中间轴长
