联 轴 器

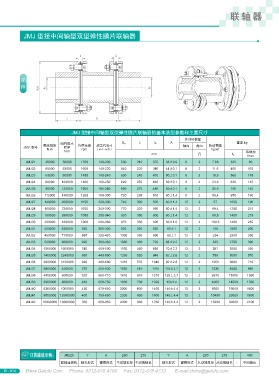

           JMJ 型接中间轴型双型弹性膜片联轴器
























                                JMJ 型接中间轴型双型弹性膜片联轴器的基本选型参数和主要尺寸
                                                                                许用补偿量
                           瞬间最大                      D H    l 1    l 2    A                           重量 kg
                    额定扭矩          许用转速    成品孔径 d                               轴向    角向   转动惯量
           JMJ  型号   N.m    转矩      rpm    ( 最小 - 最大 )                                     kg.m 2
                            N.m
                                                                                      o
                                                                  mm                 ( )            l 2   每增加
                                                                                                          1mm
            JMJ21   40000   56000   1700   120-200   500   210    370   38±0.9  8     2     7.68   320     89
            JMJ22   50000   63000   1600   140-220   540   220    380   44±0.1  8     2     11.6   400     110
            JMJ23   63000   80000   1450   140-240   600   240    410   50±0.1  8     2     19.8   560     145
            JMJ24   80000  100000  1400    160-250   620   255    440   50±0.1  8     2     23.6   620     145
            JMJ25   90000  125000  1300    180-280   660   275    480   50±0.1  8     2     31.9   740     145
            JMJ26   112000  140000  1200   180-300   720   295    510   60±1.4  8     2     50.4   970     190
            JMJ27   140000  200000  1150   220-300   740   300    520   60±1.4  12    2     57     1050    190
            JMJ28   160000  224000  1100   240-300   770   320    560   60±1.4  12    2     69.4   1200    215
            JMJ29   180000  280000  1050   250-340   820   350    600   60±1.4  12    2     95.5   1400    215
            JMJ30   280000  450000  1000   280-360   875   350    620   50±1.6  12    2    109.5   1400    235
            JMJ31   400000  630000  930    300-400   935   350    630   60±1    12    2     156    1800    290
            JMJ32   450000  710000  880    320-420  1030   380    690   60±1    12    2     224    2250    330
            JMJ33   560000  900000  820    360-460  1080   400    726   66±2.2  12    2     325    2750    390
            JMJ34   1000000  1600000  740  400-500  1160   460    836   70±2.3  12    2     387    3500    450
            JMJ35   1400000  2240000  680  440-560  1290   520    946   82±2.6  12    2     750    5000    570
            JMJ36   2000000  3150000  620  480-600  1410   570    1040  92±2.8  12    2    1050    6600    710
            JMJ37   2800000  400000  570   450-630  1530   610    1100  115±3.7  12   2    1630    8400    880
            JMJ38   4000000  600000  520   560-710  1670   670    1210  125±3.7  12   2    2670    11000  1050
            JMJ39   5000000  800000  480   600-750  1830   730    1320  130±4   12    2    4060    14500  1350
            JMJ40   6300000  1000000  430  670-850  2000   800    1450  140±4.4  12   2    6600    19000  1600
            JMJ41   8000000  12500000  400  750-850  2200  800    1600  140±4.4  12   2    10400   25000  1850
            JMJ42  10000000 16000000  350  800-950  2400   960    1760  140±4.4  12   2    15200   32000  2100












                            JMJ25     Y       A      280     275   -    Y       A       200     270   -   480
                           联轴器规格    轴孔形式    键槽形式   主动端孔径 主动端轴长     -  轴孔形式    键槽形式   从动端孔径 从动端轴长      -  中间轴长
