P. 10
联 轴 器

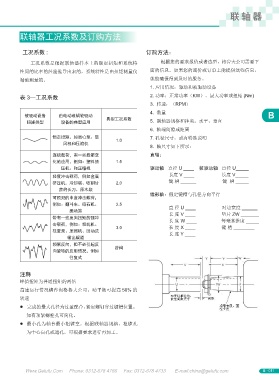

联轴器工况系数及订购方法
工况系数 : 订购方法：
工况系数是根据联轴器样本上的额定扭矩和系统特 根据您的要求报价或者选型， 娫 哸需要下
性间的比率的经验推导出来的，系统特性是由扭矩测量仪 面的信息。如果您的询价或订单上能提供这些信息，
精确测量的。 就能确保得到及时的服务。
1. 应用情况：驱动和被驱动设备
表 3—工况系数 2. 功率：正常功率（KW）、最大功率或扭矩 (Nm)
3. 转速：（RPM）
4. 数量
被驱动设备 由电动或蜗轮驱动 B
典型工况系数
扭矩类型 设备的典型应用 5. 联轴器规格和种类。水平，垂直
6. 轴端间隙或距离
恒定扭矩，如离心泵、鼓 7. 孔径尺寸，或有特殊说明
1.0
风机和压缩机
8. 轴尺寸如下所示：
连续载荷，有一些扭矩变 直轴：
化的应用，例如：塑料挤 1.5
压机、和压缩机 驱动轴 直径 U ____ 被驱动轴 直径 U_____
长度 V ____ 长度 V_____
轻度冲击载荷，例如金属
挤压机，冷却塔、收割甘 2.0 键 槽 ______ 键 槽 _____
蔗的长刀、原木浆
锥形轴：假定键槽与孔径方向平行
可预见的中度冲击载荷，
例如：翻斗车、碎石机、 2.5
直 径 U ____ 对边宽度 ______
振动筛
长 度 V ____ 垫片 ZW _______
带有一些反向扭矩的强冲 长 度 W ____ 每毫米锥度 _____
击载荷，例如：粗轧机、
3.0 长 度 X ____ 键 槽 ________
往复泵、压缩机、回动式 长 度 Y ____
输出辊道
频繁反向，但不必引起反
咨询
向旋转的应用情况，例如
往复式
注释
峰值扭矩为普通扭矩的两倍
高速运行情况请咨询 娫 哸。动平衡可提高 50% 的
转速
● 完成的最大孔径为过盈配合，紧定螺钉穿过键槽位置。
如有顶紧螺栓孔可简化。
● 最小孔为轴套最小粗镗空。根据联轴器规格，粗镗孔
为中心盲孔或通孔，可根据要求进行再加工。
