联 轴 器

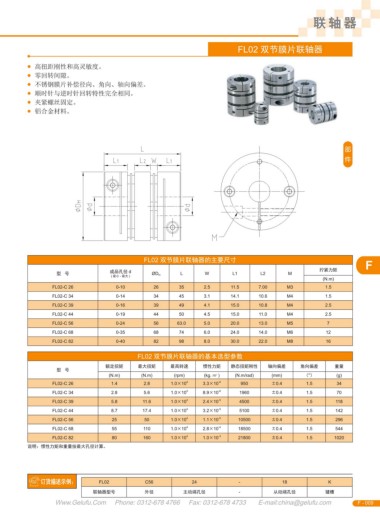

FL02 双节膜片联轴器

● 高扭距刚性和高灵敏度。
● 零回转间隙。
● 不锈钢膜片补偿径向、角向、轴向偏差。
● 顺时针与逆时针回转特性完全相同。
● 夹紧螺丝固定。
● 铝合金材料。

FL02 双节膜片联轴器的主要尺寸 F
成品孔径 d 拧紧力矩
型 号 L W L1 L2 M
( 最小 - 最大 ) ØD H
(N.m)
FL02-C 26 0-10 26 35 2.5 11.5 7.00 M3 1.5
FL02-C 34 0-14 34 45 3.1 14.1 10.6 M4 1.5
FL02-C 39 0-16 39 49 4.1 15.0 10.8 M4 2.5
FL02-C 44 0-19 44 50 4.5 15.0 11.0 M4 2.5
FL02-C 56 0-24 56 63.0 5.0 20.0 13.0 M5 7
FL02-C 68 0-35 68 74 6.0 24.0 14.0 M6 12
FL02-C 82 0-40 82 98 8.0 30.0 22.0 M8 16

FL02 双节膜片联轴器的基本选型参数
额定扭矩 最大扭矩 最高转速 惯性力矩 静态扭矩刚性 轴向偏差 角向偏差 重量
型 号
(N.m) (N.m) (rpm) (kg. ㎡ ) (N.m/rad) (mm) （ ） (g)
o
FL02-C 26 1.4 2.8 1.0×10 4 3.3×10 -6 950 ±0.4 1.5 34
FL02-C 34 2.8 5.6 1.0×10 4 8.9×10 -6 1960 ±0.4 1.5 70
FL02-C 39 5.8 11.6 1.0×10 4 2.4×10 -5 4500 ±0.4 1.5 118
FL02-C 44 8.7 17.4 1.0×10 4 3.2×10 -5 5100 ±0.4 1.5 142
FL02-C 56 25 50 1.0×10 4 1.1×10 -5 10500 ±0.4 1.5 296
FL02-C 68 55 110 1.0×10 4 2.8×10 -4 18500 ±0.4 1.5 544
FL02-C 82 80 160 1.0×10 4 1.0×10 -3 21800 ±0.4 1.5 1020
说明：惯性力矩和重量按最大孔径计算。

FL02 C56 24 - 18 K
联轴器型号 外径 主动端孔径 - 从动端孔径 键槽
