联 轴 器

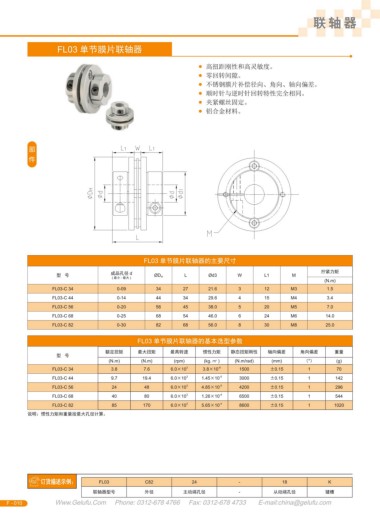

FL03 单节膜片联轴器

● 高扭距刚性和高灵敏度。
● 零回转间隙。
● 不锈钢膜片补偿径向、角向、轴向偏差。
● 顺时针与逆时针回转特性完全相同。
● 夹紧螺丝固定。
● 铝合金材料。

FL03 单节膜片联轴器的主要尺寸

成品孔径 d 拧紧力矩
型 号 ØD H L Ød3 W L1 M
( 最小 - 最大 )
(N.m)
FL03-C 34 0-09 34 27 21.6 3 12 M3 1.5
FL03-C 44 0-14 44 34 29.6 4 15 M4 3.4
FL03-C 56 0-20 56 45 38.0 5 20 M5 7.0
FL03-C 68 0-25 68 54 46.0 6 24 M6 14.0
FL03-C 82 0-30 82 68 56.0 8 30 M8 25.0

FL03 单节膜片联轴器的基本选型参数
额定扭矩 最大扭矩 最高转速 惯性力矩 静态扭矩刚性 轴向偏差 角向偏差 重量
型 号
o
(N.m) (N.m) (rpm) (kg. ㎡ ) (N.m/rad) (mm) （ ） (g)
FL03-C 34 3.8 7.6 6.0×10 3 3.8×10 -6 1500 ±0.15 1 70
FL03-C 44 9.7 19.4 6.0×10 3 1.45×10 -5 3000 ±0.15 1 142
FL03-C 56 24 48 6.0×10 3 4.85×10 -5 4200 ±0.15 1 296
FL03-C 68 40 80 6.0×10 3 1.26×10 -4 6500 ±0.15 1 544
FL03-C 82 85 170 6.0×10 3 5.65×10 -4 8600 ±0.15 1 1020
说明：惯性力矩和重量按最大孔径计算。

FL03 C82 24 - 18 K
联轴器型号 外径 主动端孔径 - 从动端孔径 键槽
