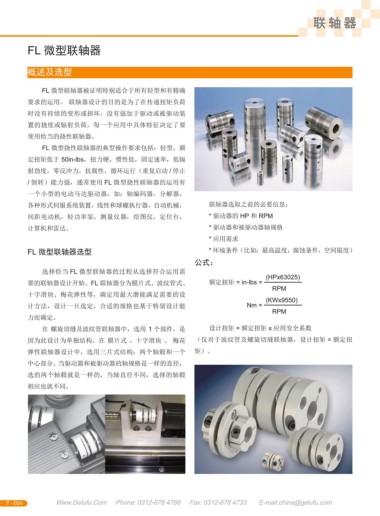

联 轴 器
FL 微型联轴器
概述及选型
FL 微型联轴器被证明特别适合于所有轻型和有精确
要求的运用。 联轴器设计的目的是为了在传递扭矩负荷
时没有持续的变形或损坏，没有强加于驱动或被驱动装
置的挠度或辐射负荷，每一个应用中具体特征决定了要
使用恰当的挠性联轴器。
FL 微型挠性联轴器的典型操作要求包括：轻型，额
定扭矩低于 50in-lbs，扭力硬，惯性低，固定速率，低辐
射劲度，零反冲力，抗腐性，循环运行（重复启动 / 停止
/ 倒转）能力强，通常使用 FL 微型挠性联轴器的运用有
一个小型的电动马达驱动器，如：轴编码器，分解器，
各种形式伺服系统装置，线性和球螺执行器，自动机械， 联轴器选取之前的必要信息：
间距电动机，轻功率泵，测量仪器，绘图仪，定位台， * 驱动器的 HP 和 RPM
计算机和雷达。 * 驱动器和被驱动器轴规格
* 应用需求
FL 微型联轴器选型 * 环境条件（比如：最高温度，腐蚀条件，空间限度）
公式：
选择恰当 FL 微型联轴器的过程从选择符合运用需 (HPx63025)
要的联轴器设计开始。FL 联轴器分为膜片式、波纹管式、 额定扭矩 = in-lbs =
RPM
十字滑块、梅花弹性等，确定用最大潜能满足需要的设 (KWx9550)
计方法，设计一旦选定，合适的规格也基于特别设计能 Nm =
RPM
力而确定。
在 螺旋切缝及波纹管联轴器中，选用 1 个部件，是 设计扭矩 = 额定扭矩 x 应用安全系数
因为此设计为单独结构。在 膜片式 、十字滑块 、 梅花 （仅对于波纹管及螺旋切缝联轴器，设计扭矩 = 额定扭
弹性联轴器设计中，选用三片式结构；两个轴毂和一个 矩）。
中心部分。当驱动器和被驱动器的轴规格是一样的直径，
选的两个轴毂就是一样的，当轴直径不同，选择的轴毂
相应也就不同。
