联 轴 器

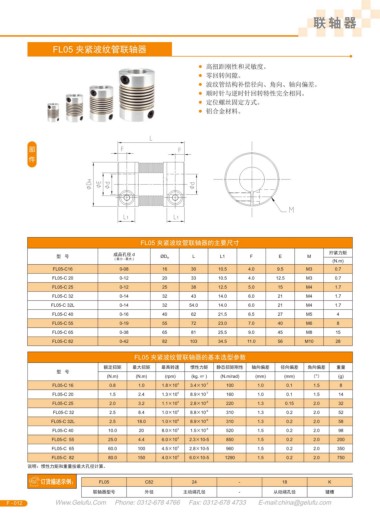

FL05 夹紧波纹管联轴器

● 高扭距刚性和灵敏度。
● 零回转间隙。
● 波纹管结构补偿径向、角向、轴向偏差。
● 顺时针与逆时针回转特性完全相同。
● 定位螺丝固定方式。
● 铝合金材料。

FL05 夹紧波纹管联轴器的主要尺寸
成品孔径 d 拧紧力矩
型 号 L L1 F E M
( 最小 - 最大 ) ØD H
(N.m)
FL05-C16 0-08 16 30 10.5 4.0 9.5 M3 0.7
FL05-C 20 0-12 20 33 10.5 4.0 12.5 M3 0.7
FL05-C 25 0-12 25 38 12.5 5.0 15 M4 1.7
FL05-C 32 0-14 32 43 14.0 6.0 21 M4 1.7
FL05-C 32L 0-14 32 54.0 14.0 6.0 21 M4 1.7
FL05-C 40 0-16 40 62 21.5 6.5 27 M5 4
FL05-C 55 0-19 55 72 23.0 7.0 40 M6 8
FL05-C 65 0-38 65 81 25.5 9.0 45 M8 15
FL05-C 82 0-42 82 103 34.5 11.0 56 M10 28

FL05 夹紧波纹管联轴器的基本选型参数

额定扭矩 最大扭矩 最高转速 惯性力矩 静态扭矩刚性 轴向偏差 径向偏差 角向偏差 重量
型 号
o
(N.m) (N.m) (rpm) (kg. ㎡ ) (N.m/rad) (mm) (mm) （ ） (g)
FL05-C 16 0.8 1.0 1.8×10 4 3.4×10 -7 100 1.0 0.1 1.5 8
FL05-C 20 1.5 2.4 1.3×10 4 8.9×10 -7 160 1.0 0.1 1.5 14
FL05-C 25 2.0 3.2 1.1×10 4 2.8×10 -6 220 1.3 0.15 2.0 32
FL05-C 32 2.5 8.4 1.0×10 4 8.8×10 -6 310 1.3 0.2 2.0 52
FL05-C 32L 2.5 18.0 1.0×10 4 8.9×10 -6 310 1.3 0.2 2.0 58
FL05-C 40 10.0 20 8.0×10 3 1.5×10 -5 520 1.5 0.2 2.0 98
FL05-C 55 25.0 4.4 6.0×10 3 2.3×10-5 850 1.5 0.2 2.0 200
FL05-C 65 60.0 100 4.5×10 3 2.8×10-5 960 1.5 0.2 2.0 350
FL05-C 82 80.0 150 4.0×10 3 6.0×10-5 1290 1.5 0.2 2.0 750
说明：惯性力矩和重量按最大孔径计算。

FL05 C82 24 - 18 K
联轴器型号 外径 主动端孔径 - 从动端孔径 键槽
