联 轴 器

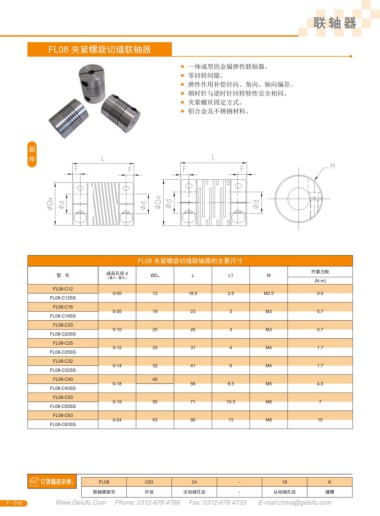

FL08 夹紧螺旋切缝联轴器

● 一体成型的金属弹性联轴器。
● 零回转间隙。
● 弹性作用补偿径向、角向、轴向偏差。
● 顺时针与逆时针回转特性完全相同。
● 夹紧螺丝固定方式。
● 铝合金及不锈钢材料。

FL08 夹紧螺旋切缝联轴器的主要尺寸

成品孔径 d 拧紧力矩
型 号 ØD H L L1 M
( 最小 - 最大 )
(N.m)
FL08-C12
0-05 12 18.5 2.5 M2.5 0.5
FL08-C12SS
FL08-C16
0-35 16 23 3 M3 0.7
FL08-C16SS
FL08-C20
0-10 20 26 3 M3 0.7
FL08-C20SS
FL08-C25
0-12 25 31 4 M4 1.7
FL08-C25SS
FL08-C32
0-14 32 41 6 M4 1.7
FL08-C32SS
FL08-C40 40
0-18 56 8.5 M5 4.0
FL08-C40SS
FL08-C50
0-19 50 71 10.5 M6 7
FL08-C50SS
FL08-C63
0-24 63 90 13 M8 15
FL08-C63SS

FL08 C63 24 - 18 K
联轴器型号 外径 主动端孔径 - 从动端孔径 键槽
F - 016 Www.Gelufu.Com Phone: 0312-678 4766 Fax: 0312-678 4733 E-mail:china@gelufu.com
