联 轴 器

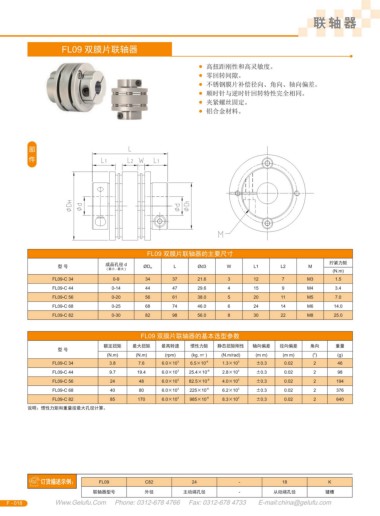

FL09 双膜片联轴器

● 高扭距刚性和高灵敏度。
● 零回转间隙。
● 不锈钢膜片补偿径向、角向、轴向偏差。
● 顺时针与逆时针回转特性完全相同。
● 夹紧螺丝固定。
● 铝合金材料。

FL09 双膜片联轴器的主要尺寸
成品孔径 d 拧紧力矩
型 号 ØD H L Ød3 W L1 L2 M
( 最小 - 最大 ) (N.m)
FL09-C 34 0-9 34 37 21.6 3 12 7 M3 1.5
FL09-C 44 0-14 44 47 29.6 4 15 9 M4 3.4
FL09-C 56 0-20 56 61 38.0 5 20 11 M5 7.0
FL09-C 68 0-25 68 74 46.0 6 24 14 M6 14.0
FL09-C 82 0-30 82 98 56.0 8 30 22 M8 25.0

FL09 双膜片联轴器的基本选型参数
额定扭矩 最大扭矩 最高转速 惯性力矩 静态扭矩刚性 轴向偏差 径向偏差 角向 重量
型 号
(N.m) (N.m) (rpm) (kg. ㎡ ) (N.m/rad) (m m) (m m) ( ) (g)
o
FL09-C 34 3.8 7.6 6.0×10 3 6.5×10 -6 1.3×10 3 ±0.3 0.02 2 46
FL09-C 44 9.7 19.4 6.0×10 3 25.4×10 -6 2.8×10 3 ±0.3 0.02 2 98
FL09-C 56 24 48 6.0×10 3 82.5×10 -6 4.0×10 3 ±0.3 0.02 2 194
FL09-C 68 40 80 6.0×10 3 225×10 -6 6.2×10 3 ±0.3 0.02 2 376
FL09-C 82 85 170 6.0×10 3 985×10 -6 8.3×10 3 ±0.3 0.02 2 640
说明：惯性力矩和重量按最大孔径计算。

FL09 C82 24 - 18 K
联轴器型号 外径 主动端孔径 - 从动端孔径 键槽
