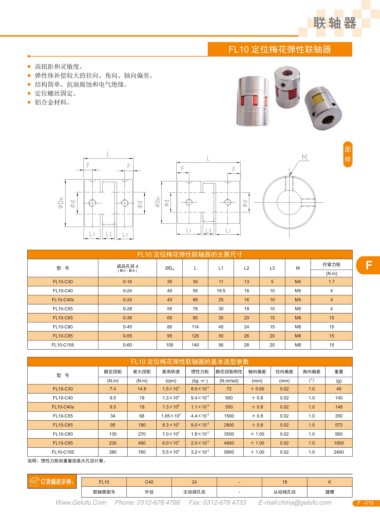

FL10 定位梅花弹性联轴器

● 高扭距和灵敏度。
● 弹性体补偿较大的径向、角向、轴向偏差。
● 结构简单、抗油腐蚀和电气绝缘。
● 定位螺丝固定。
● 铝合金材料。

FL10 定位梅花弹性联轴器的主要尺寸

成品孔径 d 拧紧力矩 F
型 号 L L1 L2 L3 M
( 最小 - 最大 ) ØD H
(N.m)
FL10-C30 0-16 30 35 11 13 5 M4 1.7
FL10-C40 0-24 40 55 19.5 16 10 M5 4
FL10-C40s 0-24 40 66 25 16 10 M5 4
FL10-C55 0-28 55 78 30 18 10 M5 4
FL10-C65 0-38 65 90 35 20 15 M8 15
FL10-C80 0-45 80 114 45 24 15 M8 15
FL10-C95 0-55 95 126 50 26 20 M8 15
FL10-C105 0-60 105 140 56 28 20 M8 15

FL10 定位梅花弹性联轴器的基本选型参数
额定扭矩 最大扭矩 最高转速 惯性力矩 静态扭矩刚性 轴向偏差 径向偏差 角向偏差 重量
型 号
(N.m) (N.m) (rpm) (kg. ㎡ ) (N.m/rad) (mm) (mm) （ ） (g)
o
FL10-C30 7.4 14.8 1.5×10 4 8.5×10 -4 72 ＋ 0.60 0.02 1.0 46
FL10-C40 9.5 19 1.3×10 4 9.4×10 -4 500 ＋ 0.8 0.02 1.0 140
FL10-C40s 9.5 19 1.3×10 4 1.1×10 -3 550 ＋ 0.8 0.02 1.0 148
FL10-C55 34 68 1.05×10 4 4.4×10 -3 1500 ＋ 0.8 0.02 1.0 350
FL10-C65 95 190 8.3×10 3 9.0×10 -3 2800 ＋ 0.8 0.02 1.0 572
FL10-C80 135 270 7.0×10 4 1.8×10 -2 3500 ＋ 1.00 0.02 1.0 950
FL10-C95 230 460 6.0×10 4 2.0×10 -2 4600 ＋ 1.00 0.02 1.0 1800
FL10-C105 380 760 5.5×10 4 3.2×10 -2 5800 ＋ 1.00 0.02 1.0 2400
说明：惯性力矩和重量按最大孔径计算。

FL10 C40 24 - 18 K
联轴器型号 外径 主动端孔径 - 从动端孔径 键槽
