联 轴 器

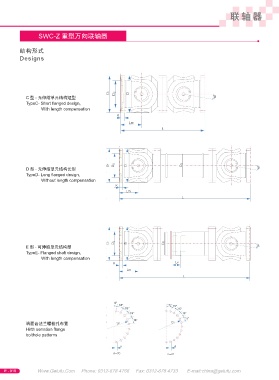

                 SWC-Z 重型万向联轴器


          结构形式
          Designs









            C 型 - 无伸缩单元结构短型
            TypeC- Short flanged design,
                   With length compensation














            D 型 - 无伸缩单元结构长型
            TypeD- Long flanged design,
                   Without length compensation
















            E 型 - 可伸缩单元结构型
            TypeE- Flanged shaft design,
                   With length compensation















            端面齿法兰螺栓孔布置
            Hirth serration flange
            bolthole patterns
