联 轴 器

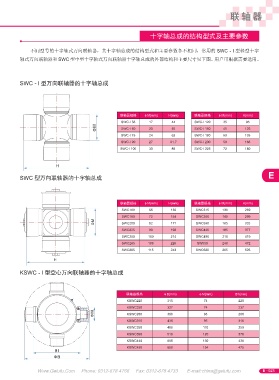

十字轴总成的结构型式及主要参数

不同型号的十字轴式万向联轴器，其十字轴总成的结构型式和主要参数各不相同，常用的 SWC - I 型轻型十字
轴式万向联轴器和 SWC 型中型十字轴式万向联轴器十字轴总成的外部结构和主要尺寸见下图。用户可根据需要选用。

SWC - I 型万向联轴器的十字轴总成

联轴器规格 φM(mm) H(mm) 联轴器规格 φM(mm) H(mm)
SWC-I 58 17 44 SWC-I 120 35 98
SWC-I 60 20 55 SWC-I 150 45 126
SWC-I 75 24 62 SWC-I 180 50 135
SWC-I 90 27 81.7 SWC-I 200 59 168
SWC-I 100 30 88 SWC-I 225 72 180

E
SWC 型万向联轴器的十字轴总成

联轴器规格 φM(mm) H(mm) 联轴器规格 φM(mm) H(mm)
SWC160 65 136 SWC315 130 269
SWC180 72 154 SWC350 145 299
SWC200 82 171 SWC390 165 333
SWC225 90 192 SWC440 185 377
SWC250 100 214 SWC490 210 419
SWC265 108 226 SW550 240 472
SWC285 115 243 SWC620 265 526

KSWC - I 型空心万向联轴器的十字轴总成

联轴器规格 φB(mm) φM(mm) B1(mm)
KSWC225 315 74 225
KSWC250 327 74 237
KSWC285 390 83 286
KSWC315 436 95 318
KSWC350 480 110 350
KSWC390 519 120 376
KSWC440 600 130 436
KSWC490 650 154 475

Www.Gelufu.Com Phone: 0312-678 4766 Fax: 0312-678 4733 E-mail:china@gelufu.com E - 023
