联 轴 器

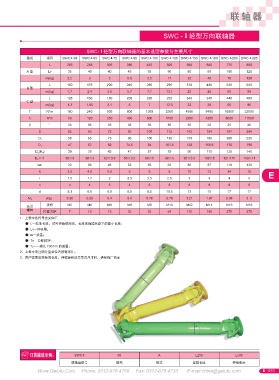

                                                                       SWC - I 轻型万向联轴器


                                      SWC- I 轻型万向联轴器的基本选型参数与主要尺寸
            型式       项目     SWC-I-58  SWC-I-65  SWC-I-75  SWC-I-90  SWC-I-100  SWC-I-120  SWC-I-150  SWC-I-180  SWC-I-200  SWC-I-225
                      L       255     285      335     385      445     500      590     640      775     860
            A 型       Lv      35       40      40       45      55       80      80       80      100     120
                     m(kg)    2.2      3       5       6.6      9.5      17      32       40      76      128
                      L       150     175      200     240      260     295      370     430      530     600
            B 型
                     m(kg)    1.7     2.4      3.8     5.7      7.7     13.1     23       28      55       98
                      L       128     156      180     208      220     252      340     348      440     480
            C 型
                    m(kg)     1.3     1.95     3.1      5       7       12.3     22       30      56       96
             T       N*m      180     240      500     800     1200     2300    4500     8400    16000   22000
                     N*m      90      120      250     400      600     1150    2250     4200    8000    11000
             T f
             β        °       35       35      35       35      35       35      35       25      25       25
                  D           52       63      72       92      100     112      142     154      187     204
                              58       65      75       90      100     120      150     180      200     225
                 D f
                              47       52      62      74.5     84      101.5    130     155.5    170     196
                 D 1
                D 2 (H 9 )    30       35      42       47      57       75      90      110      125     140
                D 3 ×δ       38×3    38×3    50×3.5   50×3.5   68×5    68×5    95×5.5   108×8   121×11   140×11
                 Lm           32       39      45       52      55       63      85       87      110     120
                  K           3.5     4.5      5.5      6       8        8       10       12      14       15      E
                  t           1.5     1.7      2       2.5      2.5     2.5      3        4       4        5
                  n           4        4       6        4       6        8       8        8       8        8
                  d           5.1     6.5      6.5     8.5      8.5     10.5     13       15      17       17
             M L                 (kg)  0.26  0.26  0.4  0.4    0.78     0.78    1.21     1.97    2.98     3 .5
                     规格       M5      M6       M6      M8       M8      M10     M12      M14     M16      M16
            法兰
            螺栓      拧紧力矩      7        13      13       32      32       64      110     180      270     270
         1.上表中各代号含义如下
            ●  L—标准长度,对可伸缩型而言,长度系缩短状态下的最小长度;
            ●  Lv—伸长量;
            ●  m—质量;
            ●  Tn—公称转矩;
            ●  T f ——增长 100mm 的质量。
          2.上表中未注明计量单位者按毫米计;
          3.用户需要改变标准长度、伸缩量和法兰型式尺寸时,请和我厂商定
























                                 SWC-I             58                A              L255             Lv35
                               联轴器型号               规格               型式             最短长度             伸缩长度
