联 轴 器

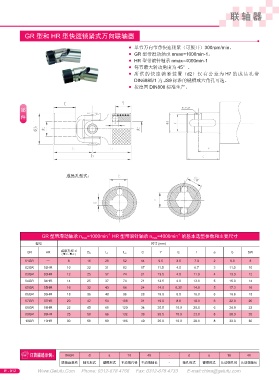

GR 型和 HR 型快速锁紧式万向联轴器

● 单节万向节带快速锁紧（可脱开）300rpm/min。
● GR 型带滑动轴承 nmax=1000min-1。
HR 型带滚针轴承 nmax=4000min-1
●
● 每节最大转动角度为 45°。
● 所 供 的 快 速 锁 紧 装 置（d2） 仅 有 公 差 为 H7 的 成 品 孔 带
DIN6885/1 为 JS9 标准的键槽或六角孔可选。
● 按德国 DIN808 标准生产。

成品孔型式：

-1
-1
GR 型带滑动轴承 n max =1000min HR 型带滚针轴承 n max =4000min 的基本选型参数和主要尺寸
型号 尺寸 (mm)
GR HR 成品孔径 d C Y E f a b SW
( 最小 - 最大 ) D H L 1 L 2
01GR — 8 16 26 52 14 9.5 3.5 7.0 2 9.0 8
02GR 02HR 10 22 31 62 17 11.5 4.0 8.7 3 11.0 10
03GR 03HR 12 25 37 74 21 13.5 4.0 11.0 4 13.3 12
04GR 04HR 14 25 37 74 21 13.5 4.0 13.0 5 15.3 14
05GR 05HR 16 32 43 86 24 14.0 6.35 14.8 5 17.3 16
06GR 06HR 18 36 48 96 28 19.0 8.0 16.0 6 19.8 18
07GR 07HR 20 42 54 108 31 19.0 8.0 18.0 6 22.3 20
08GR 08HR 22 45 60 120 34 20.5 10.0 20.0 6 24.8 22
09GR 09HR 25 50 66 132 38 20.5 10.0 23.0 8 28.3 25
10GR 10HR 30 58 83 166 49 25.0 10.0 28.0 8 33.3 30

06GR d a 18 48 - d a 16 48
联轴器规格 轴孔形式 键槽形式 主动端孔径 主动端轴长 - 轴孔形式 键槽形式 从动端孔径 从动端轴长
