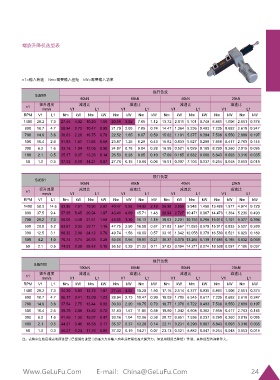

Page 27 - 方型丝杆升降机手册

螺旋升降机选型表

n1=输入转速 Nm=需要输入扭矩 kW=需要输入功率

提升负载
SJB80
80kN 60kN 40kN 20kN
提升速度 减速比 减速比 减速比 减速比
n1
mm/s V1 L1 V1 L1 V1 L1 V1 L1
RPM V1 L1 Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW
1400 29.2 7.3 27.44 4.02 10.20 1.50 20.58 3.02 7.65 1.12 13.72 2.011 5.101 0.748 6.861 1.006 2.551 0.374
900 18.7 4.7 28.94 2.73 10.47 0.99 21.70 2.05 7.85 0.74 14.47 1.364 5.236 0.493 7.235 0.682 2.618 0.247
700 14.6 3.6 30.03 2.20 10.75 0.79 22.52 1.65 8.07 0.59 15.02 1.101 5.377 0.394 7.508 0.550 2.689 0.197
500 10.4 2.6 31.83 1.67 11.05 0.58 23.87 1.25 8.29 0.43 15.92 0.833 5.527 0.289 7.958 0.417 2.763 0.145
300 6.2 1.6 33.16 1.04 12.06 0.38 24.87 0.78 9.04 0.28 16.58 0.521 6.029 0.189 8.290 0.260 3.015 0.095
100 2.1 0.5 35.37 0.37 13.26 0.14 26.53 0.28 9.95 0.10 17.69 0.185 6.632 0.069 8.843 0.093 3.316 0.035
50 1.0 0.3 37.02 0.19 14.21 0.07 27.76 0.15 10.66 0.06 18.51 0.097 7.106 0.037 9.254 0.048 3.553 0.019

提升负载
SJB81
80kN 60kN 40kN 20kN
提升速度 减速比 减速比 减速比 减速比
n1
mm/s V1 L1 V1 L1 V1 L1 V1 L1
RPM V1 L1 Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW
1400 58.3 14.6 53.95 7.91 19.90 2.92 40.47 5.93 14.92 2.19 26.98 3.955 9.948 1.458 13.489 1.977 4.974 0.729
900 37.5 9.4 57.88 5.45 20.94 1.97 43.41 4.09 15.71 1.48 28.94 2.727 10.471 0.987 14.470 1.364 5.236 0.493
700 29.2 7.3 60.06 4.40 21.51 1.58 45.05 3.30 16.13 1.18 30.03 2.201 10.755 0.788 15.016 1.101 5.377 0.394
500 20.8 5.2 63.67 3.33 22.11 1.16 47.75 2.50 16.58 0.87 31.83 1.667 11.053 0.579 15.917 0.833 5.527 0.289
300 12.5 3.1 66.32 2.08 24.12 0.76 49.74 1.56 18.09 0.57 33.16 1.042 12.058 0.379 16.580 0.521 6.029 0.189
100 4.2 1.0 70.74 0.74 26.53 0.28 53.06 0.56 19.90 0.21 35.37 0.370 13.264 0.139 17.685 0.185 6.632 0.069
50 2.1 0.5 74.03 0.39 28.42 0.15 55.52 0.29 21.32 0.11 37.02 0.194 14.211 0.074 18.508 0.097 7.106 0.037

提升负载
SJB100
100kN 80kN 50kN 20kN
提升速度 减速比 减速比 减速比 减速比
n1
mm/s V1 L1 V1 L1 V1 L1 V1 L1
RPM V1 L1 Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW
1400 29.2 7.3 34.30 5.03 12.75 1.87 27.44 4.02 10.20 1.50 17.15 2.514 6.377 0.935 6.861 1.006 2.551 0.374
900 18.7 4.7 36.17 3.41 13.09 1.23 28.94 2.73 10.47 0.99 18.09 1.705 6.545 0.617 7.235 0.682 2.618 0.247
700 14.6 3.6 37.54 2.75 13.44 0.99 30.03 2.20 10.75 0.79 18.77 1.376 6.722 0.493 7.508 0.550 2.689 0.197
500 10.4 2.6 39.79 2.08 13.82 0.72 31.83 1.67 11.05 0.58 19.90 1.042 6.908 0.362 7.958 0.417 2.763 0.145
300 6.2 1.6 41.45 1.30 15.07 0.47 33.16 1.04 12.06 0.38 20.72 0.651 7.536 0.237 8.290 0.260 3.015 0.095
100 2.1 0.5 44.21 0.46 16.58 0.17 35.37 0.37 13.26 0.14 22.11 0.231 8.290 0.087 8.843 0.093 3.316 0.035
50 1.0 0.3 46.27 0.24 17.76 0.09 37.02 0.19 14.21 0.07 23.13 0.121 8.882 0.047 9.254 0.048 3.553 0.019

注：表格中红色区域表明所选型号已经超出该型号的最大允许输入功率或者超出最大提升力，如选用则适当降低工作制，具体选型咨询格鲁夫。
