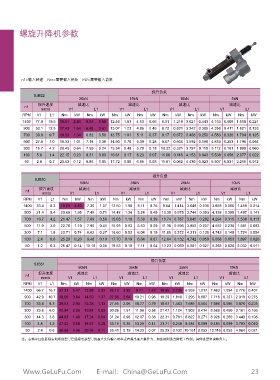

Page 26 - 方型丝杆升降机手册

螺旋升降机参数

n1=输入转速 Nm=需要输入扭矩 kW=需要输入功率

提升负载
SJB22
20kN 15kN 10kN 5kN
提升速度 减速比 减速比 减速比 减速比
n1
mm/s V1 L1 V1 L1 V1 L1 V1 L1
RPM V1 L1 Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW
1400 77.9 19.5 16.61 2.44 6.04 0.89 12.46 1.83 4.53 0.66 8.31 1.218 3.021 0.443 4.153 0.609 1.510 0.221
900 50.1 12.5 17.43 1.64 6.48 0.61 13.07 1.23 4.86 0.46 8.72 0.821 3.242 0.305 4.358 0.411 1.621 0.153
700 39.0 9.7 18.33 1.34 6.82 0.50 13.75 1.01 5.11 0.37 9.17 0.672 3.408 0.250 4.583 0.336 1.704 0.125
500 27.8 7.0 19.33 1.01 7.18 0.38 14.50 0.76 5.39 0.28 9.67 0.506 3.592 0.188 4.833 0.253 1.796 0.094
300 16.7 4.2 20.45 0.64 7.59 0.24 15.34 0.48 5.70 0.18 10.22 0.321 3.797 0.119 5.112 0.161 1.899 0.060
100 5.6 1.4 22.15 0.23 8.31 0.09 16.61 0.17 6.23 0.07 11.08 0.116 4.153 0.043 5.538 0.058 2.077 0.022
50 2.8 0.7 23.63 0.12 8.86 0.05 17.72 0.09 6.65 0.03 11.81 0.062 4.430 0.023 5.907 0.031 2.215 0.012

提升负载
SJB50
50kN 35kN 25kN 10kN
提升速度 减速比 减速比 减速比 减速比
n1 mm/s V1 L1 V1 L1 V1 L1 V1 L1
RPM V1 L1 Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW
1400 33.4 8.3 19.29 2.83 7.30 1.07 13.50 1.98 5.11 0.75 9.64 1.414 3.648 0.535 3.858 0.566 1.459 0.214
900 21.4 5.4 20.69 1.95 7.49 0.71 14.48 1.36 5.24 0.49 10.35 0.975 3.744 0.353 4.138 0.390 1.497 0.141
700 16.7 4.2 21.47 1.57 7.69 0.56 15.03 1.10 5.38 0.39 10.74 0.787 3.845 0.282 4.294 0.315 1.538 0.113
500 11.9 3.0 22.76 1.19 7.90 0.41 15.93 0.83 5.53 0.29 11.38 0.596 3.952 0.207 4.552 0.238 1.581 0.083
300 7.1 1.8 23.71 0.74 8.62 0.27 16.60 0.52 6.04 0.19 11.85 0.372 4.311 0.135 4.742 0.149 1.724 0.054
100 2.4 0.6 25.29 0.26 9.48 0.10 17.70 0.19 6.64 0.07 12.64 0.132 4.742 0.050 5.058 0.053 1.897 0.020
50 1.2 0.3 26.47 0.14 10.16 0.05 18.53 0.10 7.11 0.04 13.23 0.069 5.081 0.027 5.293 0.028 2.032 0.011

提升负载
SJB51
50kN 35kN 25kN 10kN
n1 提升速度 减速比 减速比 减速比 减速比
mm/s V1 L1 V1 L1 V1 L1 V1 L1
RPM V1 L1 Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW
1400 66.7 16.7 37.31 5.47 13.88 2.03 26.12 3.83 9.71 1.42 18.66 2.735 6.939 1.017 7.463 1.094 2.776 0.407
900 42.9 10.7 38.58 3.64 14.59 1.37 27.00 2.54 10.21 0.96 19.29 1.818 7.295 0.687 7.716 0.727 2.918 0.275
700 33.4 8.3 39.93 2.93 15.38 1.13 27.95 2.05 10.77 0.79 19.97 1.463 7.689 0.564 7.986 0.585 3.076 0.225
500 23.8 6.0 42.94 2.25 15.81 0.83 30.06 1.57 11.06 0.58 21.47 1.124 7.903 0.414 8.589 0.450 3.161 0.166
300 14.3 3.6 44.63 1.40 17.24 0.54 31.24 0.98 12.07 0.38 22.31 0.701 8.622 0.271 8.926 0.280 3.449 0.108
100 4.8 1.2 47.42 0.50 18.97 0.20 33.19 0.35 13.28 0.14 23.71 0.248 9.484 0.099 9.484 0.099 3.793 0.040
50 2.4 0.6 50.58 0.26 20.32 0.11 35.41 0.19 14.23 0.07 25.29 0.132 10.161 0.053 10.116 0.053 4.064 0.021

注：表格中红色区域表明所选型号已经超出该型号的最大允许输入功率或者超出最大提升力，如选用则适当降低工作制，具体选型咨询格鲁夫。
