P. 4
联 轴 器
膜片式联轴器
联轴器的运作
挠性部件 挠性

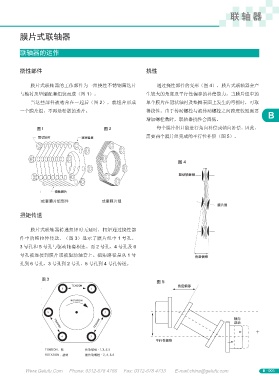

膜片式联轴器的工作部件为一组挠性不锈钢薄迭片 通过挠性部件的变形（图 4），膜片式联轴器会产
与轴衬及垫圈配套组装而成（图 1）。 生较大的角度及平行性偏移的补偿能力。当膜片组中的
当这些部件被啮合在一起后（图 2），就组合形成 单个膜片在冠状轴衬及垫圈表面上发生的弯折时，可取
一个膜片组，不再是松散的迭片。 得挠性。由于传动螺栓与被传动螺栓之间跨度较短需要 B
增加螺栓数时，联轴器挠性会降低。
每个膜片组只能进行角向补偿或轴向补偿，因此，
需要两个膜片组完成的平行性补偿（图 5）。
扭矩传送
膜片式联轴器传递扭矩时无延时，扭矩通过挠性部
件中的纯拉伸传送。（图 3）显示了膜片组中 1 号孔、
3 号孔和 5 号孔与驱动轴套相连。而 2 号孔、4 号孔及 6
号孔被连接到膜片或被驱动轴套上。扭矩路径是从 1 号
孔到 6 号孔、3 号孔到 2 号孔、5 号孔到 4 号孔传送。
Www.Gelufu.Com Phone: 0312-678 4766 Fax: 0312-678 4733 E-mail:china@gelufu.com B - 005
