JWZ污水处理澄清池专用减速机简介


   JWZ刮泥机驱动装置采用单级蜗杆蜗轮减速传动,可由摆线针轮减速机、调速电机通过链轮链条、三角带轮带动或直联。该设备为低速输出传动装置,输出扭矩大、噪音低、运行平稳、无泄漏。主要用于水处理设备排泥机械配套产品。减速机有手动提升、手电两用提升的等形式,可根据用户要求增加安全剪切销及弹簧式过扭矩自动保护装置(JGZ4500),确保整套设备安全运转。

JWZ系列澄清池刮泥机专用蜗轮蜗杆减速机规格主要有:

JWZ200;JWZ2410;JWZ350;JWZ420;JWZ460;JWZ500;JWZ650等,也可根据需求定制,详询:0312-6784766。

JWZ污水处理澄清池专用减速机选型参考


根据澄清池大小选择合适的蜗轮箱,以下数据仅供参考:

直径6米:选用JWZ200-8-40-ST(DT)

直径8米:选用JWZ240-10-40-ST(DT)

直径10米:选用JWZ350-10-60-ST(DT)

直径13米:选用JWZ420-12-60-ST(DT)

直径16米:选用JWZ460-10-60-ST(DT)

以上每种型号可配带过载保护装置,手动升降(ST)或者电动升降(DT)根据客户需求定制。

第一级减速电机通常采用双机摆线针轮减速机,根据不同规格的蜗轮箱选用合适的减速电机。同蜗轮减速机采用链轮链条链接。

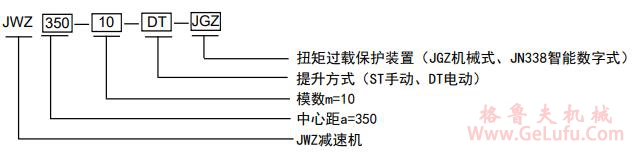

JWZ污水处理澄清池专用减速机选型参考型号标示




JWZ污水处理澄清池专用减速机使用案例




JWZ污水处理澄清池专用减速机技术参数


序号123456
型号JWZ147JWZ200JWZ240JWZ350JWZ420JWZ460
模数6810101210
中心距147200240350420460
传动比2040204040606080
额定输入功率(Kw)0.55Kw0.75Kw0.75Kw1.5Kw1.5Kw1.5Kw
额定输出扭矩(N.m)24002475450046507920184502675034690




JWZ污水处理澄清池专用减速机安装尺寸



          尺寸
    型号
aiMnDD1D2D3D4D5D6h1h2h3h4L1L2L3L4L5L6L7L8dbtn1Ø1n2Ø2提升
    高度
JWZ147-6-ST147204066013516019518025028051652030013510702596525517535k61038418418150
JWZ200-8-ST20020408801551802152503003505185244001801053553456028320250k61453.5418818250
JWZ240-10-ST24040101001852102453504004505255244001851393553457036025555k61659818818250
JWZ350-10-ST35060101102652953354004605205255244002201703553457045031560k61864826823250
JWZ420-12-ST420601212026529533540055062052552440023018035534510051035065k61869826823250
JWZ460-10-SR460801012026529533540065072053052440024018135534510052036065k61869826823250




   尺寸
    型号
D1D2D3D4D5D6h1h2h3h4H1H2H3H4MNL1L2L3L4n1Ø1n2Ø2n2Ø3刮泥机蜗轮蜗杆减速机搅拌机蜗轮蜗杆减速机
JWZG20012014518018521024516416416883813219301400660300300611600418818824JWZ200-8-40JWZ240-10-40
JWZG24015518021518521024516420526883813221621400660300300611600818818824JWZ240-10-40JWZ240-10-40
JWZG35015518021521024028520520524092016022441750700300300805630818818824JWZ240-10-40JWZ350-10-40


       尺寸
    型号
aiMnDD1D2D3D4D5D6h1h2h3h4L1L2L3L4L5L6L7L8dbtn1Ø1n2Ø2提升
    高度
JWZ240-10-DT24040101001852102453504004505255244001851393553457036025555k61659818818250
JWZ350-10-DT35060101102652953354004605205255244002201703553457045031560k61864826823250
JWZ420-12-DT420601212026529533540055062052552440023018035534510051035065k61869826823250
JWZ460-10-DT460801012026529533540065072053052440024018135534510052036065k61869826823250




JWZ污水处理澄清池专用减速机订货选型须知


1、订货时请详细注明型号及规格。

2、用户特殊要求,可在订货合同中注明。

3、由于介质不同,罐体直径不同请订货前与联系我司电话:0312-6784766商定具体转速。

4、接线参考图可向我司索取以便电工参考。


JWZ污水处理澄清池专用减速机使用维护

一、减速器的安装、使用与维护

1、 减速器主动轴直接与电机联接时推荐采用弹性联轴器,减速器被动轴直接与工作机联接时推荐采用齿式联轴器或其他非刚性联轴器。

2、 减速器的主动轴线和被动轴线必须与相联接部分的轴线保证同心,其误差不得大于所有联轴器的允许值。

3、 减速器安装使用手转动必须灵活,无卡住现象,蜗杆轴承和蜗轮轴承的轴向间隙应符合技术要求的规定。

4、 减速器安装及在 25﹪额定负荷下,蜗轮齿面接触斑点,按齿高不小于 55﹪,按齿长不小于60﹪.

5、 安装好的减速器在正式使用前,应进行空载部分额定载荷间歇运转 1-3小时后方可正是运转,运转应平稳无冲击,无异常振动和噪声及漏油等现象,

最高油温不得超过85℃.如发现故障应及时排除。

6、 减速器的润滑

a.减速机加油量按照箱体标示油量添加(本系列减速机采用隔油环,无需多加。)

b. 减速器推荐采用兰炼 33﹟润滑油。

c. 新减速器(或新更换蜗杆副)第一次使用时,当运转 7-14 天后需更换新油,在以后的使用中应定期检查油的质量,对于混入杂质或老化变质的油必须随时更换。

但一般情况下,对于长期连续工作的减速器,须每 2-3 个月更换油一次,对于每天工作时间不超过 8 小时的减速器,须每 4-6 个月换油一次。在工作中当发现油温显著升高,

温升超过60℃或油温超过85℃,油的质量下降以及产生不正常的噪音等现象时,应停止使用,检查原因,如因齿面胶合等原因所致,必须修复排除故障,更换润滑油后再用。

d.减速器应半年一次或定期检修,发现擦伤胶合及显著磨损,必须采用有限措施制止。备件必须按图样制造,保证质量,更换新的备件后必须经过跑合和负荷试车后再正式使用。



JWZ污水处理澄清池专用减速机润滑油的选择

本减速机在投入运行前必须力 II 入合适的润滑油至油标中心,油位过高或过低都可能导致运转温度升高。 首次使用 24 小时左右,必须将润滑油放掉,用轻油(柴油或煤油)

冲洗干净,然后重新加入新的润滑油,以后每隔 2000 至 2500 小时必须重新冲洗和加入新的润滑油。



JWZ污水处理澄清池专用减速机一般故障原因及排除方法

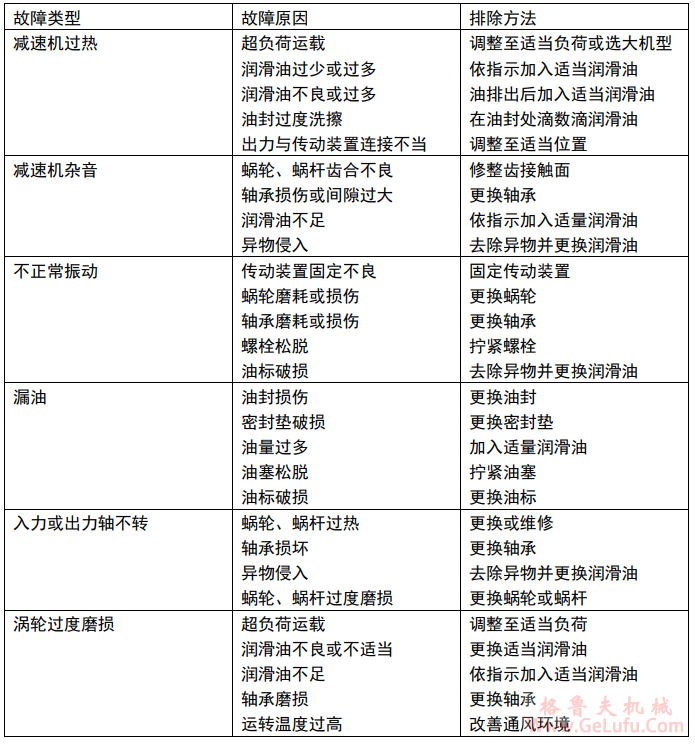

JWZ污水处理澄清池专用减速机常见问题对照

注意:

a.试车前必须接扭矩保护器,过载保护器线路图按照限位开关内线路图接不要接反。

b.测试限位开关正常后再试车。

c.使用过程中禁止负载启动。

d.长时间停车必须清罐,清罐后再启动



JWZ污水处理澄清池专用减速机试运转注意事

配套电机与机座的联接、机座与化工容器的联接两半联轴器的安装及校正等皆略。

1、 根据实际需要,按表二选择适当的配套电机,转速要求应配好电机与蜗杆上的三角皮带轮,固定电机矫正位置,然后根据实际中心距计算三角皮带的长度。皮带安装时不能过松或过紧,过松会加大功率损耗,降低传动效率。过紧则可能使胶带发热,使机件受拉力而变形。三角带松紧度的调整,可以通过电机底板下调螺栓的调整来实现。

2、 旋开注油塞,箱机体内注入煤油或汽油清洗机体内部,旋开放油塞将油放出再装入机油,自下部视察油位,以浸过蜗轮齿的一半为度。自油杯处压入钙基润滑脂。

3、 检查所有紧固螺栓有无松动现象,检查蜗轮轴与搅拌轴的通心度,检查箱体下部是否漏油,检查电机的接线是否符合电机标牌所示,检查排气孔是否通畅,然后紧固防护罩进行试车运转。运行中注意电流表的读数,并注意有无不正常的声音,如不正常马上停车检查。

4、 试车 30 分钟,停车检查各部温升和蜗轮副的齿合情况,并排除其他因安装不正确而造成的缺陷。

5、 加负荷试运转1 小时后观察及调整方法同上。

6、 初运转50 小时后,将油放出更换新油。


JWZ污水处理澄清池专用减速机润滑

1、 箱体内建议夏天用 50 号机械油(HJ—50),冬天用 20-30 号机械油(HJ20—30)、(GB443—64),油杯内建议用 1 号—2 号钙基润滑脂(GB491—65)。

2、 箱体内的机油在试车换油后,每隔 2-3 个月换油一次。

3、 油杯内的润滑脂,每工作班内都要旋转油杯盖向转衬内压油一次。


 JWZ污水处理澄清池专用减速机维修和调整

1、 蜗轮缘系易磨耗件,轮缘严重磨损后需及时更换新件。

2、 建议每运行1000~1500小时应彻底检查并保养一次。
