蜗轮蜗杆传动精度设计图样标注（GB/T16445-1996）

2023-12-17 08:01:24  点击：
11图样标注
11.1在蜗杆、蜗轮工作图上，应分别标注其精度等级、侧隙代号或法向弦齿厚偏差和标准代号。
标注示例：
11.1.1蜗杆精度等级为6级，法向弦齿厚公差为标准值，侧隙取标准侧隙，则标注为：
平面二次包络环面蜗杆传动精度图样标注

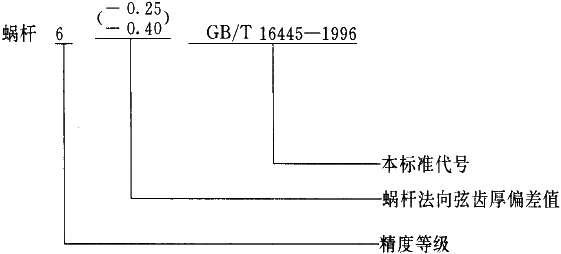

若蜗杆法向弦齿厚公差为非标准值，如上偏差为-0.25，下偏差为-0.4，则标注为：
平面二次包络环面蜗杆传动精度图样标注
11.1.2蜗轮标注方法与蜗杆相同
11.2对蜗杆副应标注出相应的精度等级、侧隙代号和本标准代号。标注示例：

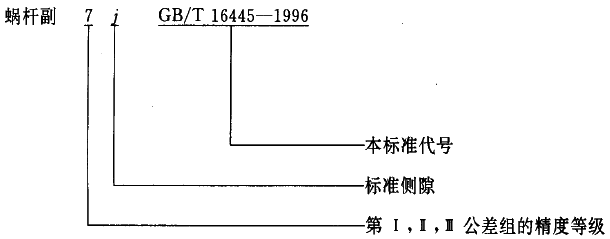

11.2.1蜗杆副三个公差组的精度同为7级，标准侧隙，则标注为：
平面二次包络环面蜗杆传动精度图样标注

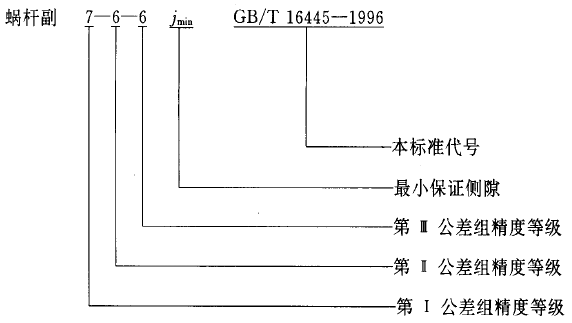

11.2.2蜗杆副的第Ⅰ公差组为7级，第Ⅱ、第Ⅲ公差组的精度为6级，侧隙为最小保证侧隙jmin，则标注为：
平面二次包络环面蜗杆传动精度图样标注
附录A
蜗杆、蜗轮的齿坯公差
（补充件）
表A1蜗杆、蜗轮齿坯尺寸和形状公差        μm
序号
名称
代号
中心距mm
≥80～160
＞160～315
＞315～630
＞630～1250
精度等级
6
7
8
6
7
8
6
7
8
6
7
8
1
蜗杆喉部外圆
直径公差
t1
h7
h8
h9
h7
h8
h9
h7
h8
h9
h7
h8
h9
2
蜗杆喉部径向
跳动公差
t2
12
15
30
15
20
35
20
27
40
25
35
50
3
蜗杆两基准端
面的跳动公差
t3
12
15
20
17
20
25
22
25
30
27
30
35
4
蜗杆喉平面至基
准面端面距离公差
t4
±50
±75
±100
±75
±100
±130
±100
±130
±180
±130
±180
±200
5
蜗轮基准端面
的跳动公差
t5
15
20
30
20
30
40
30
45
60
40
60
80
6
蜗轮齿坯外径与轴孔的不同心度公差
t6
15
20
30
20
35
50
25
40
60
40
60
80
7
蜗轮喉部直径公差
t7
h7
h8
h9
h7
h8
h9
h7
h8
h9
h7
h8
h9
附加说明：
本标准由中华人民共和国冶金工业部提出。
本标准由冶金工业部北京冶金设备研究院归口。
