X系列单级行星摆线针轮减速机安装尺寸图

Www.Gelufu.Com 格鲁夫机械 2015-06-18 08:53:38 点击：

XW0、XWD0、 XW1、XWD1、X2、XWD2、XW3、XWD3、XW4、XWD4、XW5、XWD5、XW6、XWD6、XW7、XWD7、XW8、XWD8、 XW9、XWD9、XW10、XWD10、XW11、XWD11、XW12、XWD12、行星摆线针轮减速机外形及安装尺寸

XW、XWD行星摆线针轮减速机外形及安装尺寸

系列	机座号	外形尺寸						安装尺寸							输出轴尺寸						输入轴尺寸
系列	机座号	H	M	N	DC	A	L_I	C	G	R	E	F	V	n-d	D	e	b	h	s	t	D₁	e₁	b₁	h₁	t₁
X天减	0	146	84	144	113	84	125	80	36	10	60	120	—	4-10	14	20	5	16	—	11	10	15	4	11.5	7.5
	1	175	120	180	150	144	203	100	60	12	90	150	40	4-12	28	35	8	31	M8	24	15	25	5	17	12
	2	175	120	210	150	159	210	100	101	15	90	180	45	4-12	25	35	8	28	M8	21	15	25	5	17	12
	3	278	150	290	200	192	263	140	151	20	100	250	55	4-16	35	55	10	38	M8	30	18	35	6	20.5	14.5
	4	309	195	330	230	240	324	150	169	22	145	290	65	4-16	45	74	14	48.5	M10	39.5	22	40	6	24.5	18.5
	5	356	260	410	300	310	416	160	206	25	150	370	75	4-18	55	91	16	59	M10	49	30	45	8	33	26
	6	425	335	430	340	352	476	200	125	30	275	380	75	4-22	65	89	18	69	M12	58	35	54	10	38	30
	7	460	380	470	360	394	532	220	145	30	320	420	85	4-22	80	109	22	85	M12	71	40	65	12	43	35
	8	529	440	530	430	448	602	250	155	35	380	480	120	4-22	90	120	25	95	M16	81	45	70	14	48.5	39.5
	9	614	560	620	500	552	724	290	186	40	240×2	560	120	4-26	100	142	28	106	M20	90	50	80	14	53.5	44.5
	10	706	600	690	580	612	814	325	230	45	250×2	630	120	4-30	110	150	28	116	M24	100	55	100	16	59	49
	11	883	810	880	710	809	1065	420	324	50	330×2	800	160	6-32	130	202	32	137	M30	119	70	120	20	74.5	62.5
	12	1163	1040	1160	950	1152	1474	540	485	60	420×2	1050	200	6-45	180	330	45	190	M42	165	90	150	25	95	81

XL0、XLD0、 XL、XLD1、XL2、XLD2、XL3、XLD3、XL4、XLD4、XL5、XLD5、XL6、XLD6、XL7、XLD7、XL8、XLD8、 XL9、XLD9、XL10、XLD10、XL11、XLD11、XL12、XLD12、行星摆线针轮减速机外形及安装尺寸

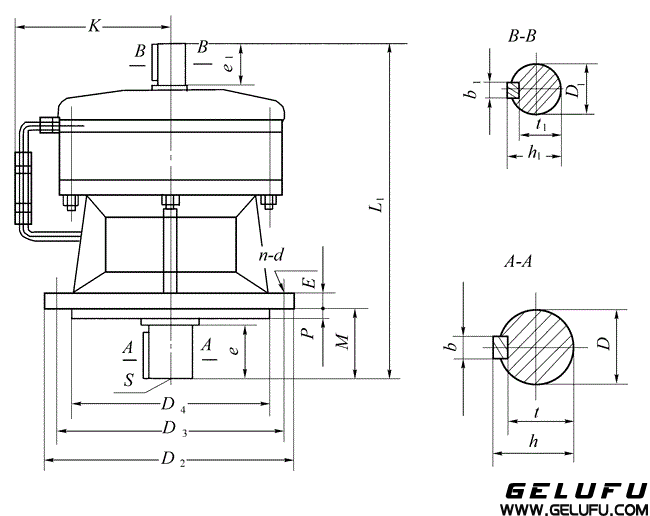

XL、XLD型摆线针轮减速机外形及安装尺寸

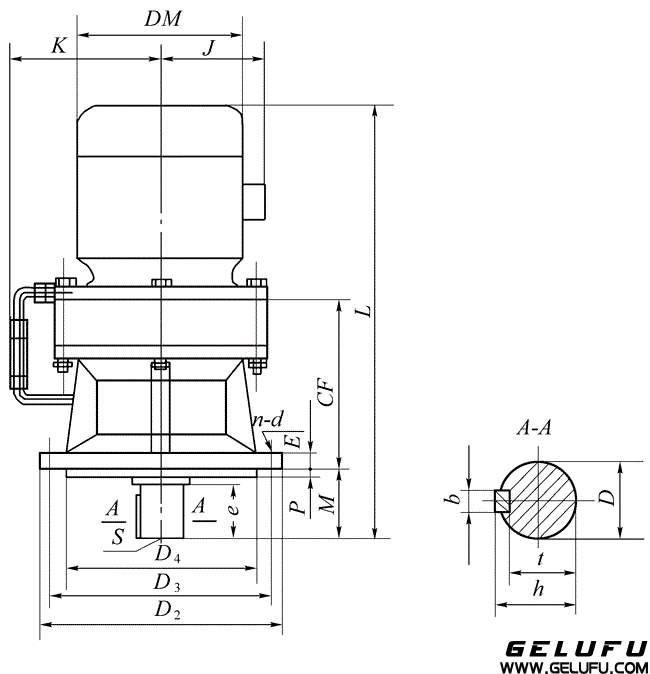

XL、XLD型摆线针轮减速机外形及安装尺寸

系列	机座号	外形尺寸			安装尺寸						输出轴尺寸						输入轴尺寸
系列	机座号	D₂	L₁	CF	D₃	D₄	P	E	M	n-d	D	e	b	h	s	t	D₁	e₁	b₁	h₁	t₁
X天减	0	120	125	57	102	80	3	8	27	6-10	14	20	5	16	-	11	10	15	4	11.5	7.5
	1	160	203	93	134	110	3	9	50	4-12	28	35	8	31	M8	24	15	25	5	17	12
	2	180	210	115	160	130	3	12	42	6-12	25	35	8	28	M8	21	15	25	5	17	12
	3	230	263	143	200	170	4	15	50	6-12	35	45	10	38	M8	30	18	35	6	20.5	14.5
	4	260	324	161	230	200	4	15	79	6-12	45	63	14	48.5	M10	39.5	22	40	6	24.5	18.5
	5	340	416	219	310	270	4	20	92	6-12	55	79	16	59	M10	49	30	45	8	33	26
	6	400	476	262	360	316	5	22	92	8-16	65	80	18	69	M12	58	35	54	10	38	30
	7	430	532	279	390	345	5	22	114	8-18	80	98	22	85	M12	71	40	65	12	43	35
	8	490	602	335	450	400	6	30	112	12-18	90	110	25	95	M16	81	45	70	14	48.5	39.5
	9	580	724	382	520	455	8	35	170	12-22	100	129	28	106	M20	90	50	80	14	53.5	44.5
	10	650	814	438	590	520	10	40	174	12-22	110	140	28	116	M24	100	55	100	16	59	49
	11	880	1065	598	800	680	10	45	210	12-38	130	184	32	137	M30	119	70	120	20	74.5	62.5
	12	1160	1474	796	1020	900	10	60	356	8-39	180	320	45	190	M42	165	90	150	25	95	81
