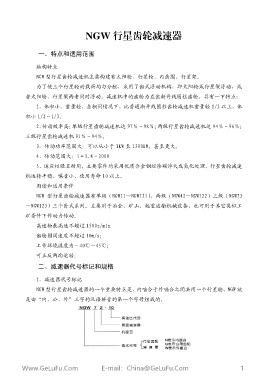

NGW 行 星 齿 轮 减 速 器

一 、 特 点 和 适 用 范 围

结 构 特 点
NGW 型 行 星 齿 轮 减 速 机 主 要 构 建 有 太 阳 轮 、 行 星 轮 、 内 齿 圈 、 行 星 架 。

为 了 使 三 个 行 星 轮 的 载 荷 均 匀 分 配 ， 采 用 了 齿 式 浮 动 机 构 ， 即 太 阳 轮 或 行 星 架 浮 动 ， 或

者 太 阳 轮 、 行 星 架 两 者 同 时 浮 动 。 减 速 机 中 的 齿 轮 为 直 齿 渐 开 线 圆 柱 齿 轮 。 具 有 一 下 特 点 ：

1、 体 积 小 、 重 量 轻 、 在 相 同 情 况 下 ， 比 普 通 渐 开 线 圆 柱 齿 轮 减 速 机 重 量 轻 1/2 以 上 ， 体

积 小 1/2～ 1/3。
2、传 动 效 率 高 ：单 级 行 星 齿 轮 减 速 机 达 97％ ～ 98％ ；两 级 行 星 齿 轮 减 速 机 达 94％ ～ 96％ ；

三 级 行 星 齿 轮 减 速 机 91％ ～ 94％ 。

3、 传 动 功 率 范 围 大 ： 可 以 从 小 于 1KW 至 1300KW， 甚 至 更 大 。
4、 传 动 范 围 大 ： i＝ 2.8～ 2000

5、 适 应 性 强 且 耐 用 。 主 要 零 件 均 采 用 优 质 合 金 钢 经 渗 碳 淬 火 或 氮 化 处 理 ， 行 星 齿 轮 减 速

机 运 转 平 稳 、 噪 音 小 、 使 用 寿 命 10 以 上 。

用 途 和 适 用 条 件

NGW 型 行 星 齿 轮 减 速 器 有 单 级 （ NGW11— NGW121）， 两 级 （ NGW42— NGW122） 三 级 （ NGW73
— NGW123） 三 个 卧 式 系 列 。 主 要 用 于 冶 金 、 矿 山 、 起 重 运 输 机 械 设 备 ， 也 可 用 于 其 它 类 似 工

矿 条 件 下 作 动 力 传 动 。

高 速 轴 最 高 速 不 超 过 1500r/min
齿 轮 圆 周 速 度 不 超 过 10m/s；

工 作 环 境 温 度 为 － 40℃ — 45℃ ；

可 正 反 两 向 运 转 。

二 、 减 速 器 代 号 标 记 和 规 格

1、 减 速 器 代 号 标 记
NGW 型 行 星 齿 轮 减 速 器 的 一 个 重 要 特 点 是 ， 内 啮 合 于 外 啮 合 之 间 共 用 一 个 行 星 轮 ， NGW 就

是 由 “ 内 、 公 、 外 ” 三 字 的 汉 语 拼 音 的 第 一 个 字 母 组 成 的 。
