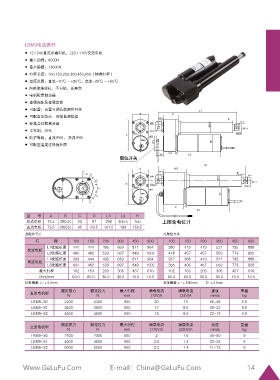

LBM9电动推杆

◆ 12 / 24V直流永磁电机：220 / 110V交流电机
◆ 最大动载：6000N
◆ 最大静载：13600N
◆ 行程长度：100,150,200,300,450,600（特殊行程）
◆ 温度范围：直流-40℃ - +85℃，交流-26℃ - +65℃
◆ 内部滚珠丝杠，不自锁，长寿命
◆ 电机配置制动器
◆ 金属壳体及金属齿轮
◆ 可配置：内置可调凸轮限位开关 L1
76 A
◆ 可配置电位计，在线监测位置 24.5 B
◆ 标准含过载离合器 Ø48 14 15.5 11.5
Ø50.8
◆ 工作制：25% Ø13.1 Ø13.1
Ø26 Ø28.6
H Ø72
◆ 防护等级：直流IP66， 交流IP65
Ø68 Ø72 ØD
◆ 可配置温度过热保护器
55.5 9
35 L3
限位开关
L2
76 115.5
$ 24.5 B
30° $ 14 15.5 11.5
Ø48
30° Ø50.8
$ Ø13.1
30° H Ø13.1 Ø28.6
Ø26
$
Ø72
30°
Ø68 ØD
$
30°
$
C 9
L4
型 号 A B C D L3 L4 H
交流电机 73.5 28(53) 93 87 296 306.5 156 上图含电位计
直流电机 73.5 28(53) 95 63.5 161.5 199 150.5
含限位开关 无限位开关
行 程 100 150 200 300 450 600 100 150 200 300 450 600
L1收缩长度 444 444 495 659 811 964 380 419 419 521 735 888
交流电机
L2收缩长度 482 482 533 697 849 1002 418 457 457 559 773 926
L1收缩长度 393 444 495 659 811 964 317 368 419 521 735 888
直流电机
L2收缩长度 431 482 533 697 849 1002 355 406 457 559 773 926
最大行程 102 153 203 305 457 610 102 153 203 305 457 610
0hm/mm 60.0 60.0 30.0 30.0 10.0 10.0 60.0 60.0 30.0 30.0 10.0 10.0
标准偏差; L=±5.0mm 标准偏差; L=±3.80mm S=±2.5mm
额定推力 额定拉力 最大行程 满载电流 满载电流 速度 重量
直流电机型
N N mm (12V)A (24V)A mm/s kg
LBM9-S0 2300 2300 600 20 10 65-45 6.5
LBM9-S1 3500 3500 600 17 8.5 36-22 6.5
LBM9-S2 4500 4500 600 13 6.5 22-13 6.5

额定推力 额定拉力 最大行程 满载电流 满载电流 速度 重量
交流电机型
N N mm (110V)A (220V)A mm/s kg
LBM9-S0 2300 2300 600 3 1.5 40-50 9
LBM9-S1 4500 4500 600 2.6 1.4 20-24 9
LBM9-S2 6000 6000 600 2.2 1.4 11-13 9
