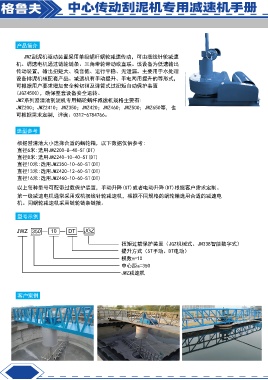

Page 2 - 中心传动澄清池专用刮泥机维护选型手册

产品简介

JWZ刮泥机驱动装置采用单级蜗杆蜗轮减速传动，可由摆线针轮减速

机、调速电机通过链轮链条、三角带轮带动或直联。该设备为低速输出

传动装置，输出扭矩大、噪音低、运行平稳、无泄漏。主要用于水处理
设备排泥机械配套产品。减速机有手动提升、手电两用提升的等形式，

可根据用户要求增加安全剪切销及弹簧式过扭矩自动保护装置

(JGZ4500)，确保整套设备安全运转。
JWZ系列澄清池刮泥机专用蜗轮蜗杆减速机规格主要有:

JWZ200；JWZ2410；JWZ350；JWZ420；JWZ460；JWZ500；JWZ650等，也

可根据需求定制，详询：0312-6784766。

选型参考

根据澄清池大小选择合适的蜗轮箱，以下数据仅供参考:
直径6米:选用JWZ200-8-40-ST(DT)

直径8米:选用JWZ240-10-40-ST(DT)
直径10米:选用JWZ350-10-60-ST(DT)

直径13米:选用JWZ420-12-60-ST(DT)

直径16米:选用JWZ460-10-60-ST(DT)

以上每种型号可配带过载保护装置，手动升降(ST)或者电动升降(DT)根据客户需求定制。

第一级减速电机通常采用双机摆线针轮减速机，根据不同规格的蜗轮箱选用合适的减速电

机。同蜗轮减速机采用链轮链条链接。

型号示例

JWZ 350 10 DT JGZ

扭矩过载保护装置（JGZ机械式、JN338智能数字式）

提升方式（ST手动、DT电动）

模数m=10
中心距a=350

JWZ减速机

客户案例
