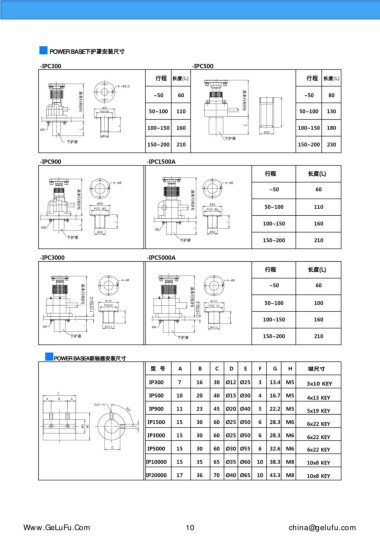

POWER BASE下护罩安装尺寸

-IPC300 -IPC500

行程 长度(L) 行程 长度(L)

~50 60 基本行程(H) ~50 80

50~100 110 50~100 130
基本行程(H)
100~150 160 L 100~150 180

下护罩
下护罩
150~200 210 150~200 230
-IPC900 -IPC1500A
行程 长度(L)

~ 5 0 6 0

50~100 110
基本行程(H)
基本行程(H)
100~150 160
L L
L
下护罩
下护罩 150~200 210

-IPC3000 -IPC5000A
行程 长度(L)

~ 5 0 6 0

110T以上 105 90 基本行程(H) 110T以上 105 90 50~100 100
基本行程(H)
100~150 160
L L
L L
60.5 60.5
下护罩 下护罩 150~200 210
■
POWER BASEA联轴器安装尺寸
型 号 A B C D E F G H 键尺寸
IP300 7 16 30 Ø12 Ø25 3 13.4 M5 3x10 KEY

IP500 10 20 40 Ø15 Ø30 4 16.7 M5 4x13 KEY
IP900 11 23 45 Ø20 Ø40 5 22.2 M5 5x19 KEY

IP1500 15 30 60 Ø25 Ø50 6 28.3 M6 6x22 KEY

IP3000 15 30 60 Ø25 Ø50 6 28.3 M6 6x22 KEY
IP5000 15 30 60 Ø30 Ø55 6 32.6 M6 6x22 KEY

IP10000 15 35 65 Ø35 Ø60 10 38.3 M8 10x8 KEY
IP20000 17 36 70 Ø40 Ø65 10 43.3 M8 10x8 KEY
