Page 18 - 方型丝杆升降机手册
P. 18

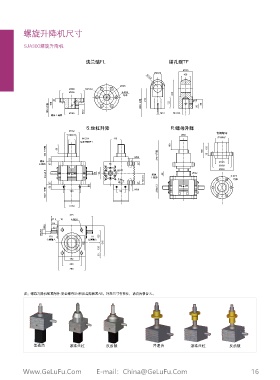

螺旋升降机尺寸
SJA300螺旋升降机
法兰端FL 销孔端TF
Ø145
Ø85H8
100
R72.5
Ø205
Ø260 M72X4
Ø205 6-Ø33
均布 300
40 108 Ø16 300+ 行程 212 122 Ø16 98
196+ 行程 M12 50
箱体上端面 Ø145 M12 M72X4
S:丝杠升降 R:螺母升降
Ø152
青铜螺母
Tr100X16 Ø80
M72X4 110 Ø145h7
(标准外螺纹NF)
100 100
183 +行程 95 +行程 160 35
52 M30 375
箱体 Ø145
上端面 37 95 37
Ø189
Ø230
234±0.5 35 128 Ø102 箱体 52 Ø152 6-Ø22
M
4- 16 117±0.15 上端面 均布
37 深 30 37
52 26
行程 180 9 0 M30 234±0.3
180+
160
435
67.5 10 4-M30
65
10N9 55
Ø32k6
RH LH 135
右侧输入 左侧输入
152 318
105
33
152
200
280
注：螺旋升降机配置附件:安全螺母SN和反齿隙装置AB，外形尺寸有变化，请咨询格鲁夫。
普通齿 滚珠丝杠 反齿隙 普通齿 滚珠丝杠 反齿隙
Www.GeLuFu.Com E-mail：China@GeLuFu.Com 16
