WD型外裝式電動滾筒
WD型外裝式電動滾筒，是帶式輸送機又一種理想的驅動裝臵，它是集一般電動滾筒與
其它已有的電動機—減速機—傳動滾筒的驅動裝臵的優點於一身，並克服了二者之不足，
具有可靠性高、傳動平穩、噪音低、起動性能好、過載能力強、使用壽命長，維護方便
等優點而開發的新型驅動裝臵。同樣，可廣泛應用於冶金、礦山、港口、倉庫、化工、
電力等行業和部門的各種帶式輸送機上作為驅動裝臵，尤其適用於環境溫度比較高，使
用條件惡劣的場所。
WD型外裝式電動滾筒，功率在30千瓦以下，一般設計成電機懸臵式，稱WD1型；功率
在30千瓦以上，電機為地腳固定，稱為WD2型。
本係列電動滾筒，為完全密封型，在無特殊申明的情況下，一般采用電機均為B級絕
緣，防護等級為IP44的Y係列電機，電壓為380V，頻率為50HZ，海拔不超過1000米，
環境溫度不超過40度。
型號標記示例
電動滾筒結構圖
WD電動滾筒外形安裝尺寸圖
WD1外裝式電動滾筒配用電機型號及係列參數表
WD2外裝式電動滾筒配用電機型號及其係列參數表
WD2型外裝式電動滾筒聯軸器及液力偶合器配用表
安裝調試及運轉
1、WD型外裝式電動滾筒的安裝應符合通用固定式膠帶輸送機或移動式膠帶輸送機產品有關
技術標準所提出的要求。
2、試運轉
（1）試運轉前的檢查和調試
1）檢查接線盒內接線是否正確，尤其是帶有逆止器的滾筒，更應注意電源相序與電機相
序一致。
2）注意滾筒與電機的不同軸度應調整到小於0.1mm。
3）檢查冷卻油液是否達到滾筒半徑的1/2。
4）用手搬動滾筒空轉，檢查運轉是否有障礙或螺栓鬆動。
（2）試運轉及其檢查。
1）新安裝和大修後的外裝式電動滾筒，應進行2小時空運轉及8小時的負載試運轉。
2）運轉應平穩，無周期噪音。
3）螺栓無鬆動現象。
4）技術性能應符合設計要求。
使用與維修
使用：
（1）電動滾筒應在空載時起動。

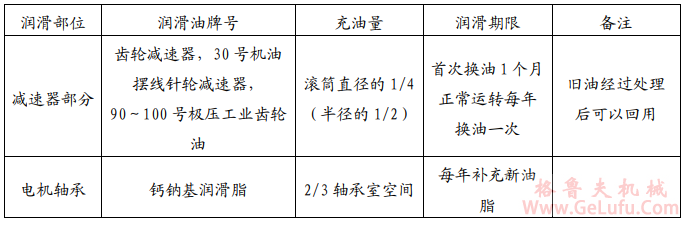

（1）按下表的潤滑要求進行潤滑。
維修
（1）每六個月小修一次。
1)檢查滾筒各部磨損情況及緊固件是否鬆動。
2）檢查膠質密封環（油封）的磨損情況，調整其彈簧拉力。
3）檢查電機繞組絕緣電阻。
（2）每年中修一次。
1）除小修各項目外，更換新的潤滑油和補充新的潤滑脂。
2）檢查各部位軸承磨損情況。
（3）每兩年大修一次。
1）拆開滾筒進行檢查和修理，更換磨損的零件。
2）按電機的維修要求進行電機的檢修。
3）更換潤滑油和潤滑脂。
（4）WD型外裝式電動滾筒的拆裝順序
1）先拆除電機1及聯軸器或液力偶合器2。
2）將滾筒從輸送機上吊下平放在地麵上。
3）拆除小透蓋3及裏麵的軸用擋圈，拆除左支座4及右支座11。
4）拆除左軸承座5。
5）將環首螺釘擰入傳動軸上，通過此螺釘將滾筒垂直吊起，鬆開右端蓋9上的螺栓，將右
端蓋9連同減速器8，左法蘭軸6從滾筒體7中抽出來。
6）拆下左法蘭軸6及減速器8和右軸承座10，這樣就可以進行零件的維修和更換。
7）滾筒零件的裝配，恰好與上述順序相反進行。
