YZ型油冷油浸式擺線針輪電動滾筒
1、YZ型係列油冷（油浸）式擺線電動滾筒是為帶式輸送機配套理想的驅動裝置，它廣
泛應用於礦山、冶金、化工、水泥、碼頭、電廠、糧食、輕工、食品等行業的傳送機械設備
上。
2、本產品采用了電機直聯的針齒殼輸出的一級硬齒麵擺線針輪減速機構，不僅結構簡單、
體積小、傳動比大，而且由於擺線輪、針齒等采用軸承鋼製造，經熱處理硬度達HRC58～62，
加之在傳動中為滾動摩擦和多齒齧合，使之減速機構與漸開線齒輪傳動相比，具有承載能力
大、過載能力強，傳動平穩、噪音低、壽命長等優點。
3、采用油浸式電機，可改變其冷卻條件，降低了定子繞組溫升，延長了電機的使用壽命，
解決了因滲油而燒壞電機的弊端。

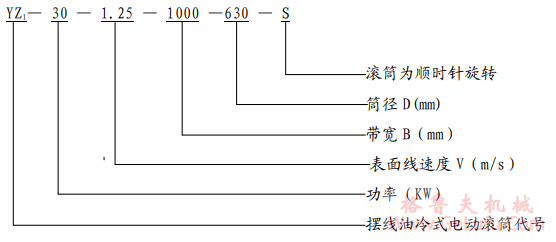

型號示例及選型說明
1、逆止型滾筒旋轉方向必須麵對電機接線盒端觀察，順時針旋轉標注“S”，逆時針旋
轉標注“N”，不需逆止時，則不標注滾筒旋轉方向代號。
2、滾筒必須在輸出扭矩範圍內使用，其輸出扭矩按下式計算：
M=500×（D×P）/V
式中：M——扭矩（Nm）D——滾筒直徑（m）P——功率（KW）V——帶速（m/S）

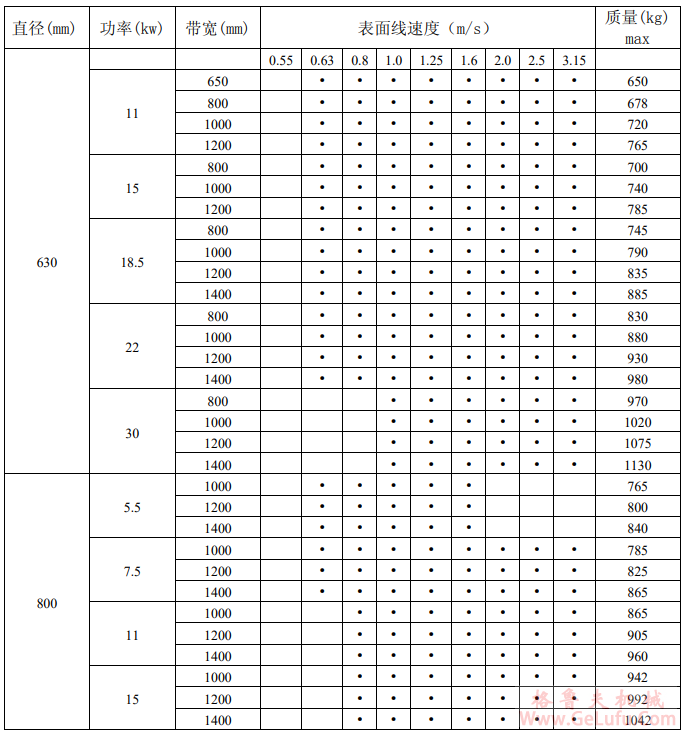

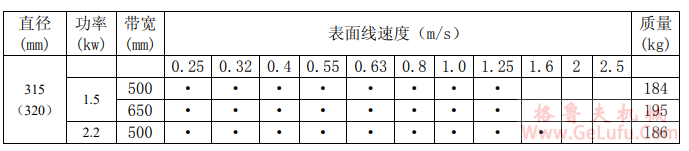

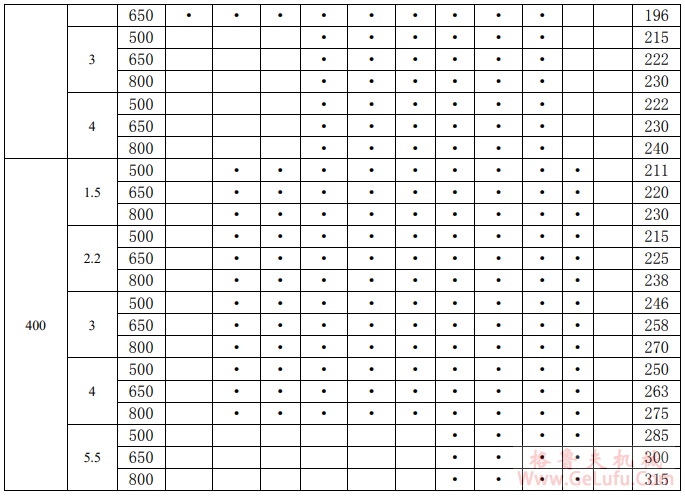

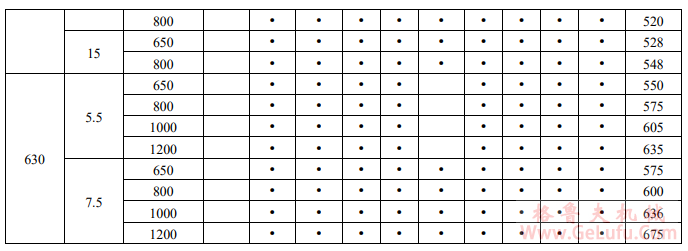

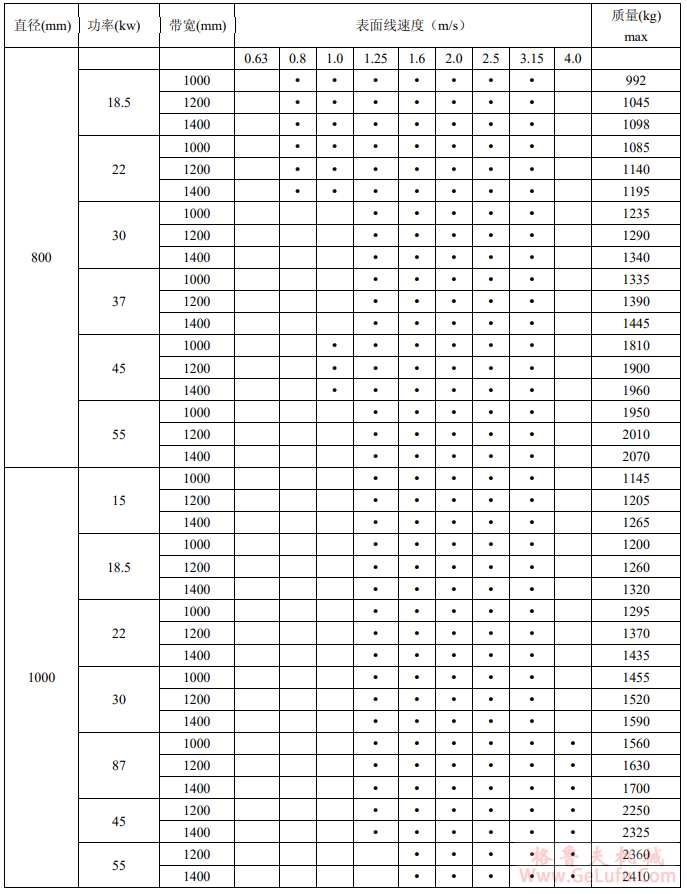

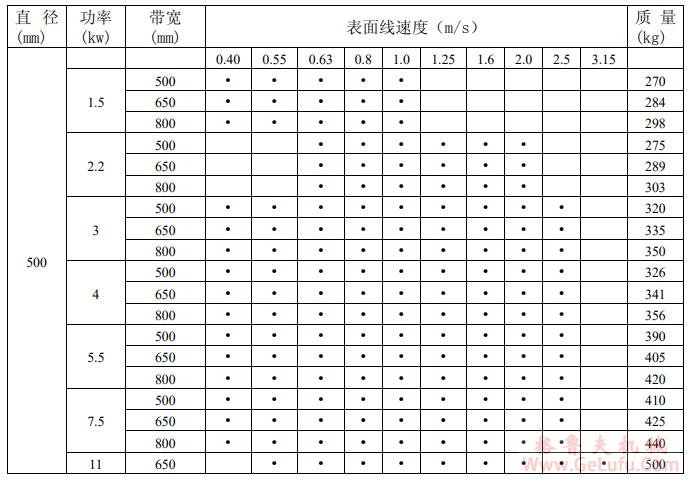

基本參數

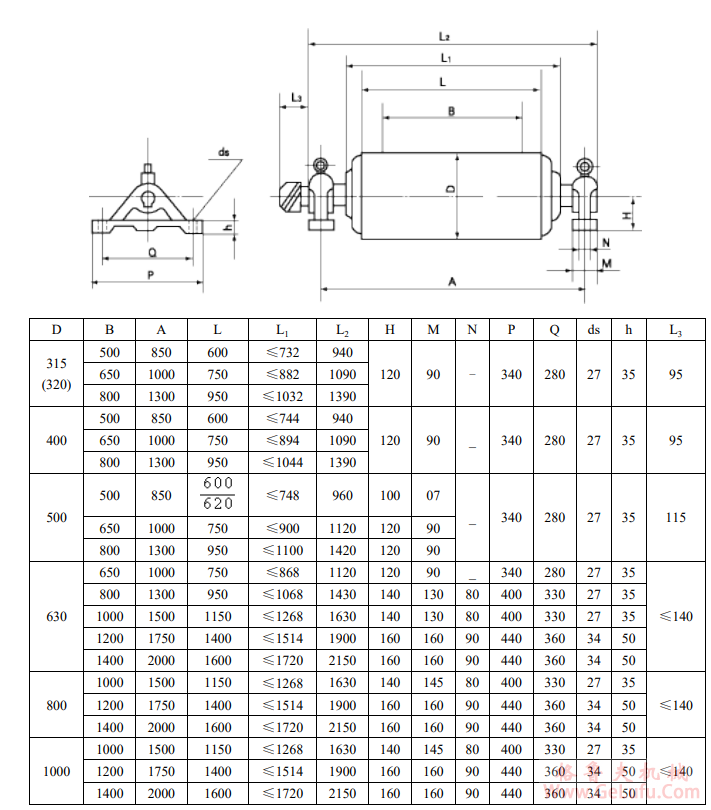

安裝尺寸圖
