WS 型和 WSD 型十字轴万向联轴器

产品编号：SN20151107223434731

产品简述：SWC型整体叉头十字轴式万向联轴器（简称万向轴）是我司积多年生产万向轴之经验，并借鉴国外技术，在深入分析研究 JB5513 － 91《SWC 型整体叉头十字轴式万向联轴器》的基础上改进、提高、扩充而形成的系列产品，按其用途的不同分为 SWC-I 轻型、SWC 中型两个系列。这两个系列产品无论其性能和品种、规格都远远超出了 JB5513-91 标准的规定，它们可以更广泛地满足用户多样性的要求。主要适用于轧钢机械、起重运输机械、工程机械、矿山机械、石油机械及其它重型机械。

购买询盘

产品介绍

产品名称	代表图片	产品特点
WS 型、WSD 型万向联轴器		● 万向节适用于联结空间同一平面上两轴轴线夹角 β ≤ 45° 的传动场合，传递公称转矩 11.2-1120N.m 。 ● WSD 型为单十字万向联轴器，WS 型为双十字万向联轴器。 ● 每节大轴间夹角 45°。 ● 成品孔 H7，可根据要求，开键槽、六方孔和四方孔。 ● 允许两轴间夹角在限定的范围内随工作需要而变动。 ● 按国标 JB/T 5901-1991 标准生产。
G 型和 GD 型滑动轴承式万向联轴器		●适用于各种通用机械的场合、高转速可达 1000 rpm/min。 ●G 型为单节，GD 型为双节。 ●每节大转动角度为 45°。 ●滑动轴承、免维护。 ●成品孔径公差为 H7，另可根据要求，开键槽、六角孔和方孔。 ●按德国 DIN808 标准生产。
H 型和 HD 型滑动轴承式万向联轴器		●适用于各种通用机械的场合、高转速可达 4000 rpm/min。 ●H 型为单节，HD 型为双节。 ●每节大转动角度为 45° ●动态负载高，轴承游隙小。 ●滚针轴承、免维护。 ●成品孔径公差为H7，另可根据要求，开键槽、六角孔和方孔。 ●按德国 DIN808 标准生产。
GA 型和 HA 型可伸缩型万向联轴器		●每节大转动角度为 45°。 ●连接更大的轴间距。 ●GA 型 ( 滑动轴承 )nmax=1000min-1。 ●HA 型 ( 滚针轴承 )nmax=4000min-1。 ●可带快速锁紧 GR 和 HR。 ●成品孔径公差为H7，另可根据要求，开键槽、六角孔和方孔。 ●按德国 DIN808 标准生产。

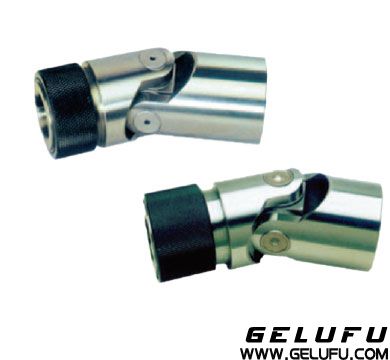

GR 型和 HR 型快速锁紧式万向联轴器		●单节万向节带快速锁紧（可脱开）300rpm/min。 ●GR 型带滑动轴承 nmax=1000min-1。 ●HR 型带滚针轴承 nmax=4000min-1 ●每节大转动角度为 45°。 ●所供的快速锁紧装置（d2）仅有公差为 H7 的成品孔带 DIN6885/1 为 JS9 标准的键槽或六角孔可选。 ●按德国 DIN808 标准生产。
SWC万向联轴器		不同型号的十字轴式万向联轴器，其十字轴总成的结构型式和主要参数各不相同，常用的 SWC - I 型轻型十字轴式万向联轴器和SWC型中型十字轴式万向联轴器十字轴总成的外部结构和主要尺寸见下图。用户可根据需要选用。
万向联轴器的十字轴总成
