B系列三环减速机产品特点及标记示例

Www.Gelufu.Com 格鲁夫机械 2015-09-16 08:26:23  点击:

B系列三环减速机用途:

三环减速器是一种 传动机械,可以广泛地应用于矿山冶金石油化工起重运输纺织印染、制药、造船、机械、环保及食品轻工领域。一般可替代行星齿轮减速器摆线针减速器多级圆柱齿轮减速器蜗轮蜗杆减速器使用

特点

承载能力强 实现了多齿对称啮合传动,有9—18对齿同时进入啮合区,输出扭矩高并且能承受较强的过载力,可应用于重载冲击、频繁启动等各种恶劣工况

传动比单级传动比11—99,双级传动比可达9801。

★运转平稳 各传动部件受力均匀、运转平稳、噪声低。

效率单级传动效率可达92%—96%以上。

结构紧凑 体积小重量轻,其体积重量比同等功率齿轮减速器减小1/3—2/3。

★适用性广 外形及装配形式可根据用户实际使用性况进行配置,制成卧式、立式、法兰连接及组合传动等多种结构形式。

使用寿命长 结构设计合理,具有很高的可靠性,使用寿命长,正常情况下无需特别维护。

轴伸型式:

Y型:圆柱轴伸,单键平键联接;

Z型:圆锥轴伸,单键平键联接;

H型:渐开线花键轴伸;

C型:齿轮轴伸(仅QBJ、QXBJ减速器使用

K型:圆柱形轴孔,平键套装联接;

K(Z)型:圆锥形轴孔,平键套装联接;

K(H)型:花键轴孔,套装联接;

D型:轴伸与电机直联。

常用轴伸形式,高速轴与低速轴同为圆柱形轴伸或低速轴为套装孔的,可省略附加标识。非圆柱型轴伸或高速轴与低速轴的轴伸型式不同时,则按高速轴轴伸在前,低速轴轴伸在后的顺序标注轴伸型式标识。

型号表示法:

B系列三环减速机产品特点及标记示例

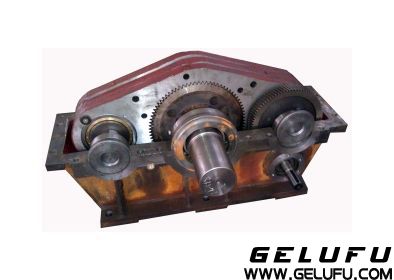

B系列三环减速机
