YPEJ係列變頻調速電磁製動三相異步電動機
一、產品簡介
YPEJ係列變頻調速電磁製動三相異步電動機是由YP係列變頻調速三相異步電動機、DZM係列直流電磁製動器和冷卻風機組合而成，是一款適用於變頻調速的電機。
三、工作原理
通電時，電磁鐵產生強大的電磁力吸合銜鐵板壓縮製動彈簧，摩擦盤兩對偶麵脫離了銜鐵板和電機後端蓋平麵的壓力，電動機就能靈活轉動。失電時，通過製動彈簧壓力，加壓於銜鐵板，使其緊壓摩擦盤，產生強大的摩擦製動力矩，使旋轉的電機迅速製動，達到準確的定位。
四、產品特點
1、電機整體防護等級為IP44；
2、電機冷卻方式IC416；
3、釋放裝置為外置，手動釋放靈活方便；
4、絕緣等級為F級；
5、電機的安裝尺寸和功率等級完全符合JB/T6456行業標準和IEC-72國際標準；
6、71電機外殼為鋁合金，80～160電機外殼為鋁合金或鑄鐵，180及以上電機外殼為鑄鐵。
五、使用條件
1、額定電壓：標準產品為AC380V 50Hz；
2、工作方式：S1（連續工作製）；
3、海拔高度不超過1000mm；
4、環境溫度：-15℃～40℃；
5、在月平均最低溫度不高於25℃時，最濕月平均最高相對濕度為95%；
6、調速範圍：5Hz～50Hz為恒轉矩調速，50Hz～100Hz為恒轉速調速。
六、接線方法
1、電機功率在55kW及以下為Y接法,功率在55kW以上為△接法；
2、製動器部分，配機座號100及以下電機為DC99V，配機座號112及以上電機為DC170V；
3、快製動接法如下：
七、氣隙的檢查與調整
1、本係列各規格電機中所配製動器的氣隙值（δ）
2、氣隙的檢查 如圖一所示，銜鐵板5與電磁鐵6之間活動的距離稱為氣隙（δ）。正常工作氣隙（δ）不超過規定的最大工作氣隙值。電機出廠時都調整在初始工作氣隙範圍內，運行一段時間後，由於摩擦片磨損使氣隙值增大，會影響製動器正常的吸合和製動效果，所以在電機使用一段時間後，必須按最大工作氣隙值，選擇塞尺尺寸，對氣隙（δ）的大小進行檢查。檢查時，可將選好尺寸的塞尺塞進氣隙（δ）中，如塞進，說明氣隙已過大，必須進行調整。
3、氣隙的調整 YPEJ71～YPEJ132調整方法：如圖一所示，按規定的初始工作氣隙值選擇塞尺厚度，鬆開螺母11，稍稍鬆開固定螺釘13，鬆開支撐調節螺釘12，將塞尺放進被鬆開的螺杆旁邊的氣隙（δ）中，慢慢旋進固定螺釘13，壓緊塞尺，然後將支撐調節螺釘12頂緊端蓋平麵，拔出塞尺。固定螺釘13有三組，必須按上述的方法將三組螺釘邊上的氣隙值都調整到初始工作氣隙值，三處氣隙值必須均勻，最後旋緊螺母11。
YPEJ160及以上調整方法：按規定的初始工作氣隙值選擇塞尺厚度，鬆開固定螺釘13，鬆開支撐調節螺套9，將塞尺放進固定螺釘13旁邊 的氣隙中，慢慢旋進固定螺釘13，壓緊塞尺，然後將支撐調節螺套9頂緊端蓋（1）平麵，拔出塞尺。固定螺釘13有六組，必須按上述方法將等 分120°的三組螺釘邊上的氣隙都調整到初始工作氣隙值，三處氣隙值必須均勻，然後調整另外三組固定螺釘旁邊的氣隙（δ），並旋緊固定螺 釘13和支撐調節螺套9。調整後的氣隙，要用塞尺檢查一次，防止氣隙不均勻。氣隙調整如沒有塞尺，可用相似厚薄的鐵皮等代用。
八、外形及安裝尺寸
B3型機座帶底腳，端蓋無凸緣的電動機
B5型機座不帶底腳，端蓋上有凸緣（帶通孔）的電動機
B14型機座不帶底腳，端蓋上有凸緣（小法蘭帶螺孔）的電動機

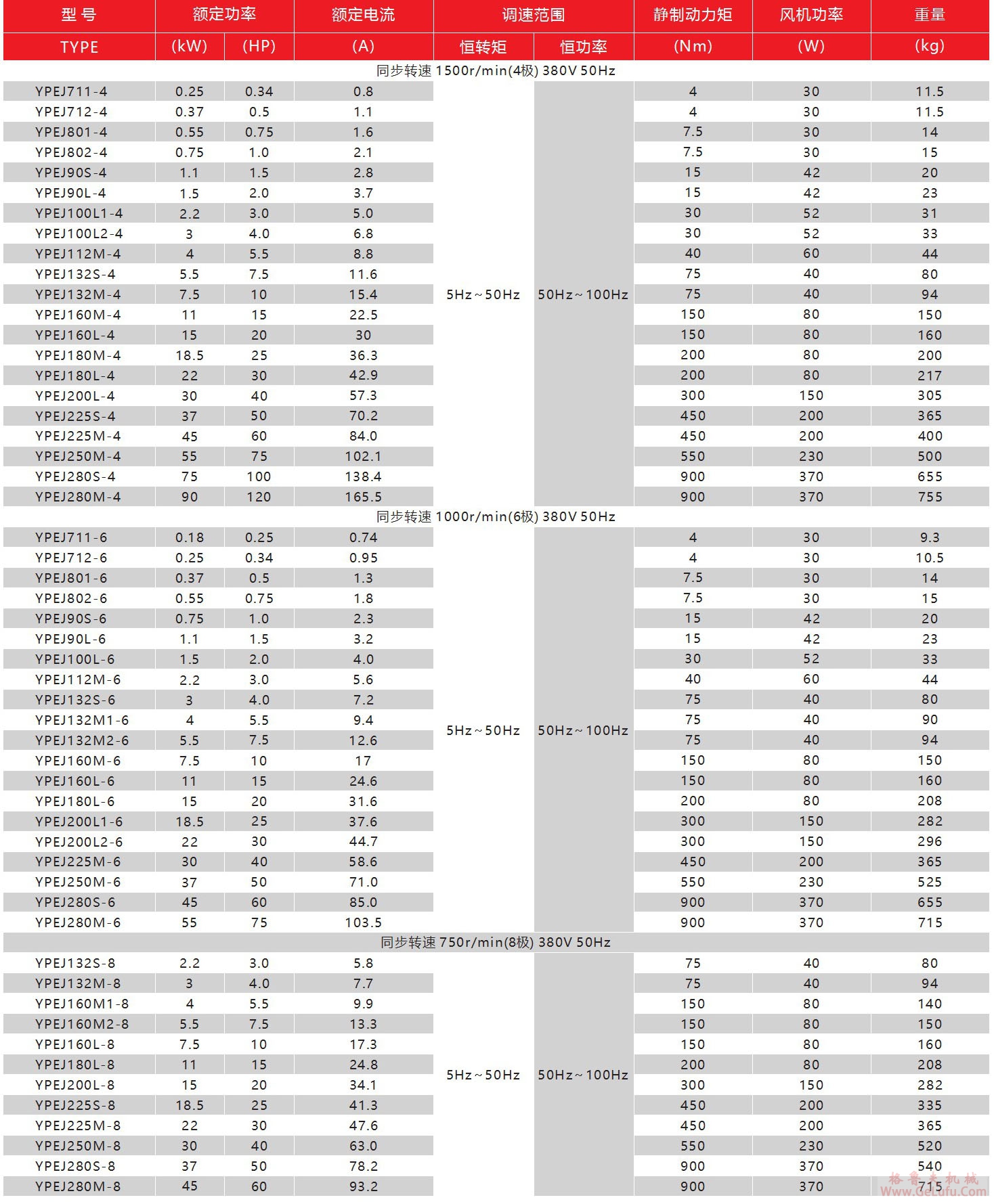

九、技術參數
十、常見故障及排除方法
