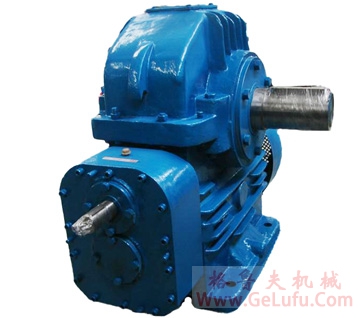

GCWU齒輪-蝸輪雙級減速機

GCWU蝸輪-蝸輪雙級減速機產品概述：

ZC1型雙級蝸杆及齒輪-蝸杆減速機（JB/T7008-1993）由兩類產品構成，其中ZC1型雙級蝸杆減速機是由速比及規格不同的兩級圓弧圓柱蝸杆傳動組成；齒輪—蝸杆減速機是由高速級為圓柱齒輪傳動、低速級為圓弧圓柱蝸杆傳動的兩級傳動組成。按低速級蝸杆置向不同可分為：蝸杆下置式、蝸杆側置式、蝸杆上置式三種結構形式。具有承載能力高、傳動效率高、傳動比大、結構緊湊等特點，主要適用於冶金、礦山、起重、運輸、化工、建築、建材、輕工等行業。工作條件：輸入軸轉速不超過1500r/min；工作環境溫度為—40～40℃，當工作環境溫度低於0℃時，啟動前潤滑油必須加熱到0℃以上，或采用低凝固點的潤滑油；減速機可正、反向運轉。

（一）型號與標記

1.型號

（1）CCWU型—低速級蝸杆在蝸輪之下的雙級蝸杆減速機；

（2）CCWS型—低速級蝸杆在蝸輪之側的雙級蝸杆減速機；

（3）CCWO型—低速級蝸杆在蝸輪之上的雙級蝸杆減速機；

（4）GCWU型—低速級蝸杆在蝸輪之下的齒輪—蝸杆減速機；

（5）GCWS型—低速級蝸杆在蝸輪之側的齒輪—蝸杆減速機；

（6）GCWO型—低速級蝸杆在蝸輪之上的齒輪—蝸杆減速機。

其中C—ZG型蝸杆；G—齒輪；W—蝸杆減速機；U—蝸杆下置式；S—蝸杆側置式；O—蝸

上置式。

GCWU蝸輪-蝸輪雙級減速機型號標示

GCWU蝸輪-蝸輪雙級減速機中心距:

GCWU蝸輪-蝸輪雙級減速機傳動比：

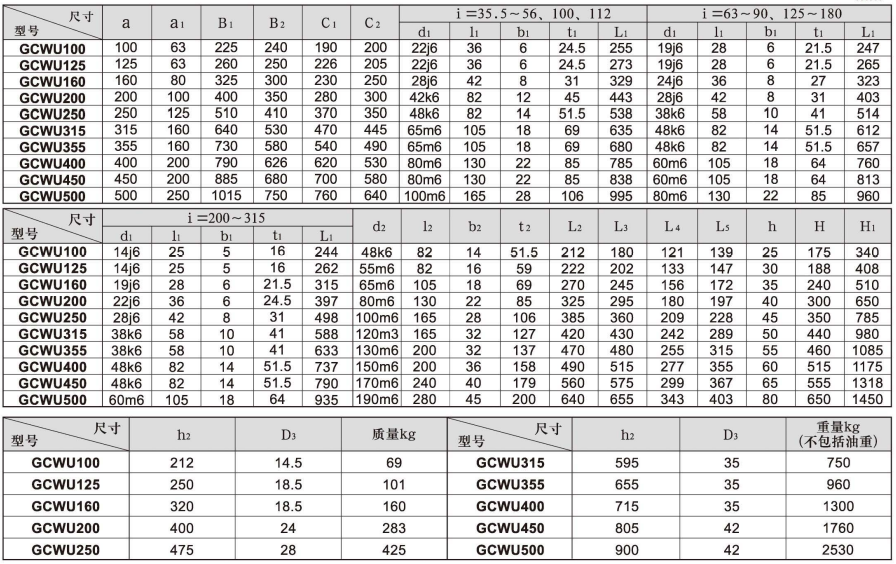

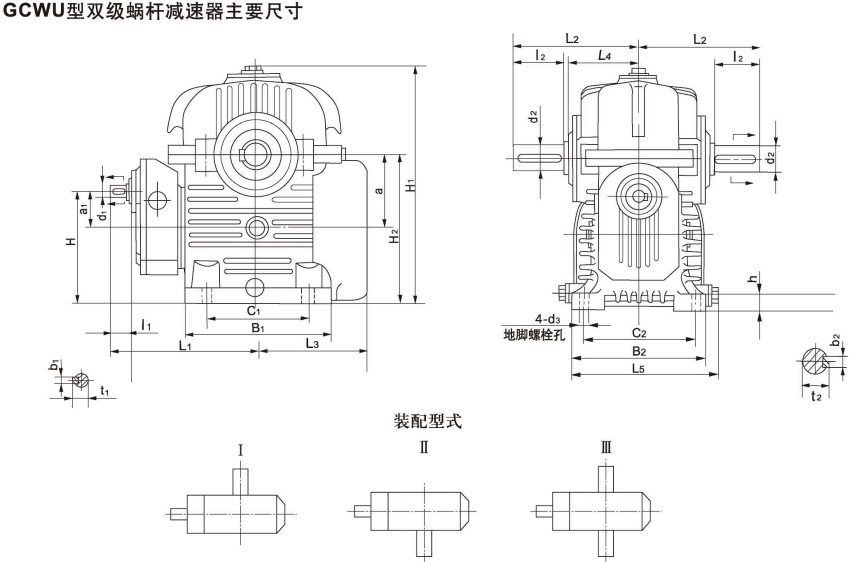

GCWU蝸輪-蝸輪雙級減速機尺寸圖：
