PW係列平麵二次包絡環麵蝸杆減速機的詳細介紹：
PW型平麵二次包絡環麵蝸杆減速器（GB/T16449—1996）其蝸齒麵是以一個平麵為母麵，通過相對圓周運動，包絡出環麵蝸杆的齒麵，再以蝸杆的齒麵為母線，通過相對運動包絡出蝸輪的齒麵，稱為平麵二次包絡環麵蝸杆副。包括PWU、PWO、PWS型三種型式，適用於冶金、礦山、起重、運輸、石油、化工、建築等行業機械設備的減速傳動。
工作條件：兩軸交角為90°；蝸杆轉速不超過1500r/min；工作環境溫度為0～40℃，當環境溫度低於0℃或高於40℃時，啟動前潤滑油要相應加熱或冷卻；蝸杆軸可正、反向運轉。

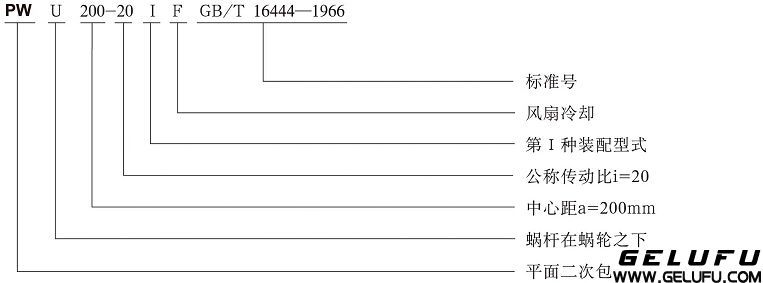

1.型號
（1）PWU型—蝸杆在蝸輪之下平麵二次包絡環麵蝸杆減速機；
（2）PWO型—蝸杆在蝸輪之上平麵二次包絡環麵蝸杆減速機；
（3）PWS型—蝸杆在蝸輪之側平麵二次包絡環麵蝸杆減速機。
|
第一係列
|
80 100 125 160 200 250 315 400 500 630
|
|
第二係列
|
140 180 225 280 355 450 560 710
|
|
第一係列
|
10 12.5 16 20 25 31.5 40 50 63
|
|
第二係列
|
14 18 22.4 28 35.5 45 56
|
