F型平行轴斜齿减速机安装尺寸图
Www.Gelufu.Com 格鲁夫机械 2023-03-19 15:04:02
点击:
一、型号与标记
(1)型号
a.F型—普通轴伸联轴平行轴斜齿减速机;
b.FA型—轴装式平行轴斜齿减速机;
c.FF型—法兰式平行轴斜齿减速机;
d.FAF型—轴装法兰式平行轴斜齿减速机。
(2)标记
![f1.png](/upfile/2023/03/19/f1.png)
二、型式与尺寸

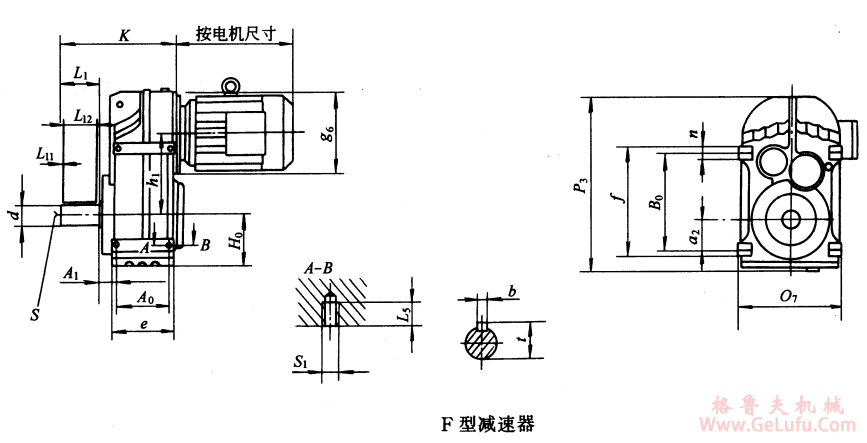

(1)F型减速机主要尺寸
![f2.png](/upfile/2023/03/19/f2.png)
![f3.png](/upfile/2023/03/19/f3.png)
(2)FA型减速机主要尺寸
![f4.png](/upfile/2023/03/19/f4.png)
![f5.png](/upfile/2023/03/19/f5.png)
(3)FAF型减速机主要尺寸
![f6.png](/upfile/2023/03/19/f6.png)
![f7.png](/upfile/2023/03/19/f7.png)
(4)FF型减速机主要尺寸
![f8.png](/upfile/2023/03/19/f8.png)
三、输入功率与许用转矩
FF型减速机输入功率与许用转矩见下表。
![f9.png](/upfile/2023/03/19/f9.png)
