    SS蜗轮减速机

    产品名称:SS蜗轮减速机
    速比范围:1:10.27~1:230.48
    安装方式:卧立均可
    功率范围:0.18KW~22KW
    扭矩范围:90N.m~4000N.m
    手册下载:手册下载
    我要询价:我要询价

    相册

    产品介绍

    SS蜗轮减速机产品概述:

    1、S系列减速机具有很高的科技含量,有斜齿轮与蜗轮蜗杆结合一体传动,提高该机力矩与效率。该系列产品规格齐全,转速范围广,通用性好,适应各种安装方式,性能安全可靠寿命长,实施了 标准要求。
    2、机体表面凹凸具有散热作用,吸振强,低温升,低噪音。
    3、该机密封性能好,对工作环境适应性强。
    4、S系列斜齿轮蜗轮减速机传动精度高,特别适应在有频繁启动的场合工作,可连接各类减速器及配置各类型电机驱动,可安装在90度传动操作位置。
    5、S斜齿轮减速机关键零部件采用了高耐磨材料,并经过特种热处理,具有加工精度高,传动平稳、体积小承载能力大、寿命长等特点。
    6、斜齿轮减速机可配置各种类电机,形成了机电一体化,完全保证了产品使用质量特征。

    SS蜗轮减速机性能特点:

    1、斜齿轮和蜗轮组合,结构紧凑,减速比大。
    2、安装方式:底脚安装、空心轴安装、法兰安装、扭力臂安装、小法兰安装。
    3、输入方式:电机直联、电机皮带联接或输入轴、联接法兰输入。
    4、平均效率:减速比7.5-69.39是77% ;70.43-288是62% ;S/R组合式是57%。
    5、和R系列组合能得到更大的速比。

    SS蜗轮减速机技术参数:

    速比范围:基本型9.96~244.74,S系列/R系列组合型可达到8608
    扭矩范围:43~4200 Nm
    功率范围:0.18~22 kW

    SS蜗轮减速机结构形式:

    S-轴伸式联接        SF-轴伸式、法兰安装
    S...S-表示轴输入   SA-轴装式联接
    SAF-轴装式、法兰安装

    SF蜗轮减速机基本型号:

    S37、S47、S57、S67、S77、S87、S97
    SF37、SF47、SF57、SF67、SF77、SF87、SF97
    SA37、SA47、SA57、SA67、SA77、SA87、SA97
    SAF37、SAF47、SAF57、SAF67、SAF77、SAF87、SAF97
    SAT37、SAT47、SAT57、SAT67、SAT77、SAT87、SAT97
    SAZ37、SAZ47、SAZ57、SAZ67、SAZ77、SAZ87、SAZ97
    SS37、SS47、SS57、SS67、SS77、SS87、SS97
    S37R17、S47R17、S57R17、S67R37、S77R37、S87R57、S97R57
    SAS37、SAS47、SAS57、SAS67、SAS77、SAS87、SAS97
    SA37R17、SA47R17、SA57R17、SA67R37、SA77R37、SA87R57、SA97R57
    SFS37、SFS47、SFS57、SFS67、SFS77、SFS87、SFS97
    SF37R17、SF47R17、SF57R17、SF67R37、SF77R37、SF87R57、SF97R57
    SAFS37、SAFS47、SAFS57、SAFS67、SAFS77、SAFS87、SAFS97
    SAF37R17、SAF47R17、SAF57R17、SAF67R37、SAF77R37、SAF87R57、SAF97R57
    SAZS37、SAZS47、SAZS57、SAZS67、SAZS77、SAZS87、SAZS97
    SAZ37R17、SAZ47R17、SAZ57R17、SAZ67R37、SAZ77R37、SAZ87R57、SAZ97R57

    SS蜗轮减速机扭矩表:


    SS蜗轮减速机型号标示:

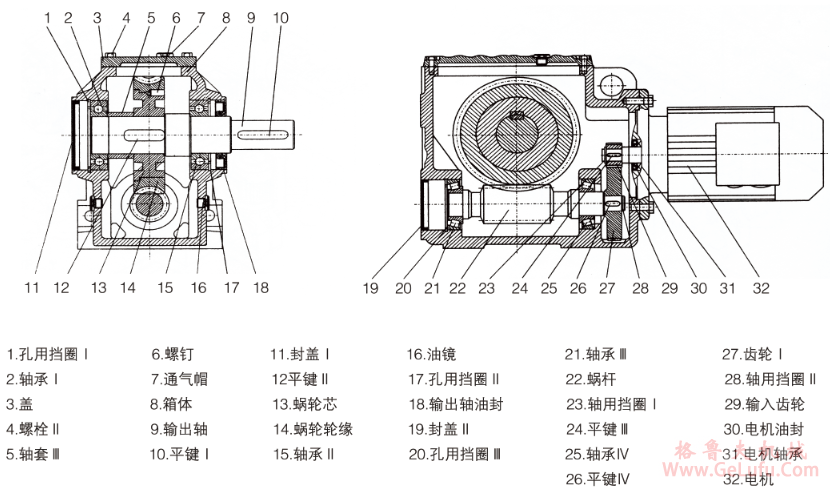

    SS蜗轮减速机内部结构图:


    SS蜗轮减速机安装方式:


    SS蜗轮减速机安装尺寸图:
