行星减速机

WX外置电动滚筒选型资料

Www.Gelufu.Com 格鲁夫机械 2019-08-14 09:44:01  点击:

WXT、WXN电动滚筒用途及特点

一、产品用途及特点

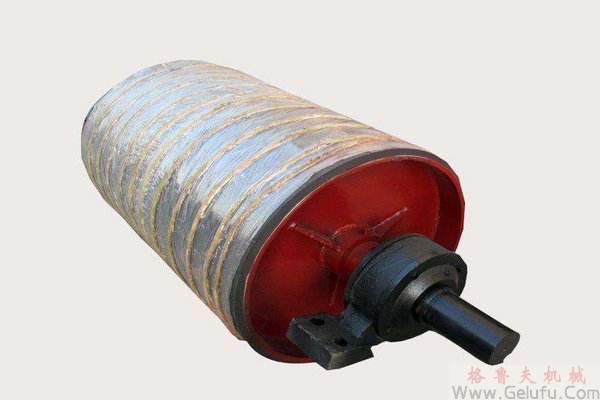

    外装式电动滚筒就是将电动机装在滚筒体外面,而减速机构在筒体内部的新型电动滚筒。它克服了内装电动滚筒电机散热条件差,使用功率受到限制的弱点。外装式电动滚筒其功率可达到160千瓦,现已广泛应用于港口、矿山、冶金、电力等各部门的大、中型带式输送机上。
   WXT、WXN电动滚筒内部减速传动结构主要也有三种:定轴齿轮、摆线针轮、行星齿轮传动结构,每一种结构都经过精心设计,使用安全可靠。
    电动机采用标准的Y系列电机配套,选用方便,如选用隔爆型电机,则可用于有隔爆要求的场所。
    联轴器采用HL型弹性柱销联轴器,对大功率的外装式电动滚筒,为改善起动性能可采用YOX限矩型液力偶合器代替联轴器。
    如工作有制动要求,则可加装制动器,制动器采用YWZ型液压推杆式制动器。
    另外,我厂可为用户设计电机支架,支架用型钢焊接而成,用于安装电动机和防护罩。电机支架根据用户要求制作,不列入本说明书。
    防护罩是用钢板,型材焊接而成,用于联轴器或液力偶合器旋转部件的安全保护。
WXT、WXN电动滚筒分类表
WXT、WXN电动滚筒分类
WX(WB、WD)T、WX(WB、WD)N电动滚筒安装尺寸表
WX(WB、WD)T、WX(WB、WD)N电动滚筒安装尺寸表
WX(WB、WD)T、WX(WB、WD)N电动滚筒安装尺寸表
WX(WB、WD)T、WX(WB、WD)N电动滚筒规格选用
wd电动滚筒选用表
WX(WB、WD)T、WX(WB、WD)N电动滚筒规格选用
注:“○”符号表示只能配6极电动机;“△”符号表示只能配4极电动机;“□”符号表示可配6极电动机,也可配4极电动机若没有特别说明,将 先选用4极电动机。
WX电动滚筒选用表
注:“○”符号表示只能配6极电动机;“△”符号表示只能配4极电动机;“□”符号表示可配6极电动机,也可配4极电动机若没有特别说明,将 先选用4极电动机。
注:“○”符号表示只能配6极电动机;“△”符号表示只能配4极电动机;
WBTN电动滚筒选用表
WB电动滚筒选用表
注:若没有特别说明,将 先用4极电动机。
关键词: 电动滚筒
