一、特点
本系列减速机符合部颁标准JB2318—79，圆弧圆柱蜗杆传动，也称为曲纹面圆柱蜗杆传
动，齿形为凸凹面共轭的型式，其中蜗杆为凹面，蜗轮为凸面，蜗杆齿廓为圆弧形，代号为
ZC蜗杆。
本产品具有承载能力大，传动效率高，输出扭矩大，工作平稳，寿命长，体积小等特点，
广泛应用于冶金、矿山、起重、化工、建筑等行业，其工作环境为—40℃～+40℃。输入轴转
数不大于1500转/分，高速轴可正反运转。
二、种类
1、本机结构为单级，包括以下四种：
（1）WHT通用型减速机
（2）WHX蜗杆在下型减速机
（3）WHS蜗杆在上型减速机
（4）WHC蜗杆在侧型减速机
2、中心矩Amm
本系列规定为42、65、80、100、120、125、150、160、180、200、210、250、280、300、
320、360、400、420、450、500共十三种。
3、公称传动比
本系列为8、10、12.5、16、20、25、31.5、40、50共九种。
4、装配形式
用罗马数字Ⅰ、Ⅱ、Ⅲ……表示，带风扇的在后面加“F”

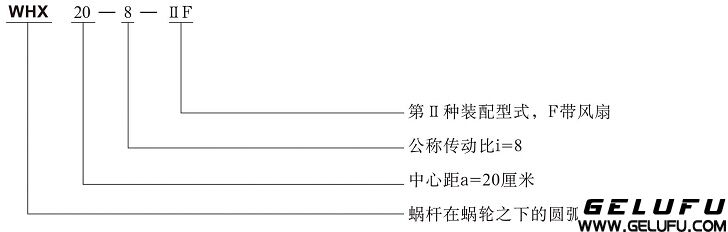

标记示例：WH系列圆弧齿圆柱蜗轮减速机
