系统讲解齿轮减速机和蜗轮减速机内部配件基本齿形

Www.Gelufu.Com 格鲁夫机械 2016-01-21 15:25:27  点击：

蜗轮结构减速机内部件齿形：

渐开线蜗轮蜗杆直廓环面蜗杆
包络蜗杆

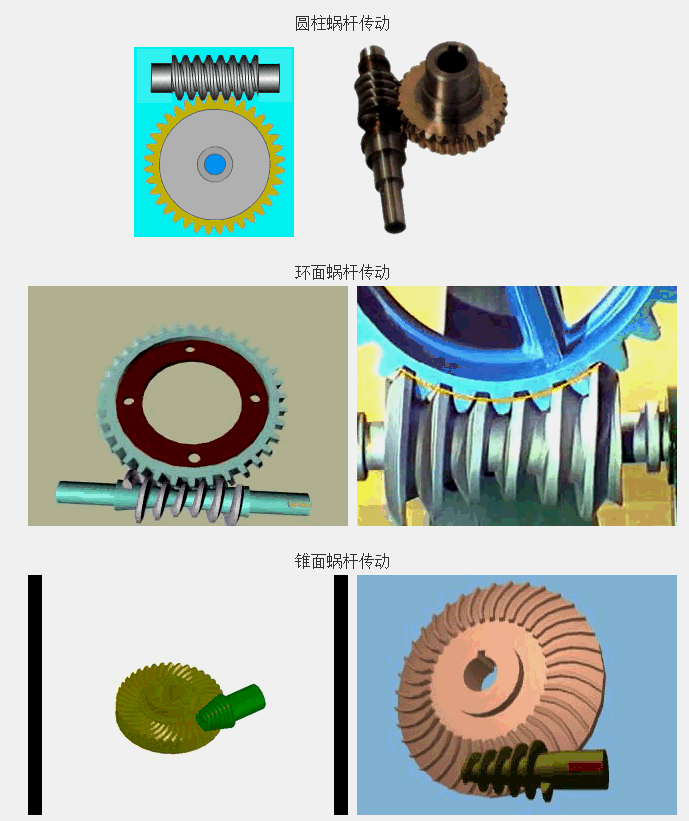

蜗杆传动图示：

蜗轮蜗杆

齿轮结构

一、平行轴齿轮传动（圆柱齿轮传动）

直齿圆柱齿轮传动

斜齿圆柱齿轮传动


人字齿圆柱齿轮传动


二、相交轴齿轮传动（圆锥齿轮传动）
直齿圆锥齿轮传动


斜齿圆锥齿轮传动


曲齿圆锥齿轮传动

三、交错轴齿轮传动（螺旋齿轮传动）


减速机轴承分类：

滚动轴承分类



圆柱滚子轴承

圆锥滚子轴承


调心滚子轴承


调心球轴承


滚针轴承


深沟球轴承


推力圆柱滚子轴承


推力球轴承

齿轮传动结构图：

齿轮磨损图示：

齿轮常见失效形式

齿轮齿面腐蚀

齿轮胶合

齿轮齿面磨损

齿轮齿面塑性变形

齿轮齿面磨损

齿轮断齿
