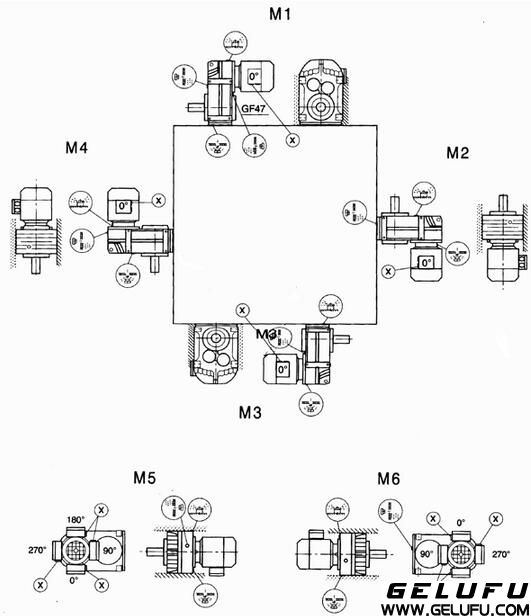

F平行轴斜齿轮减速机安装图示及选型方案

F减速机应用领域：

   F系列平行轴斜齿轮减速电机广泛应用于汽车制造、啤酒饮料、轻工、化工、自动扶梯、自动化仓储设备、木材及人造板机械、烟草机械、食品、冶金、建材、造纸、港口及环境技术等领域。

    特点：

    ——采用 化设计，体积小；

    ——平行输出，节省空间；

    ——效率高达97%，输出扭矩大，起动平稳；

    ——齿轮具有极高耐久强度，使用寿命长；

    ——可以正反运转；

    ——能与多种电动机组合；

    ——与机械无级变速器组成无级调速电机；

    ——与变频器相匹配，实现速度和扭矩的控制；

    分类：

    F系列平行轴斜齿轮减速电机根据尺寸，由小至大共分11种：F37、F47、F67、F77、F87、F97、F107、F127。

    F系列平行轴斜齿轮减速电机组合机型共分8种：F67S90、F77S90、F87S115、F107S140、F127S140、F107S180、F127S180。

 F减速机结构型式说明

F减速机传动比、功率：

    F系列平行轴斜齿轮减速电机，传动比分级精细i=5.36—i=14526（组合机型）；详见选型表。

    电动机功率0.12KW——90KW。

    安装方式、输出轴输出形式：

    F系列平行轴斜齿轮减速机安装方式：1.底脚安装；2.法兰安装；3.扭力臂安装（轴装系列）；

    输出轴形式：1.实心轴输出；2.空心轴输出。

    选型要点：

    选择F系列斜齿轮减速电机的型号时，必须明确减速电机的使用系数f_B（见下表）、输出转速及电机功率。而使用系数f_B则综合表达了工作母机的应用及工作状况。如果要使减速机的齿轮经久耐用，那么工作母机的实际使用系数f_BL（见下表）应小f_B使用系数选择原则：f_BL<f_B

    f_B减速电机的 大允许使用系数

    f_BL工作母机的实际使用系数

    f_BL

    注：如果驱动情况复杂，在选择f_B时请与我公司联系。
