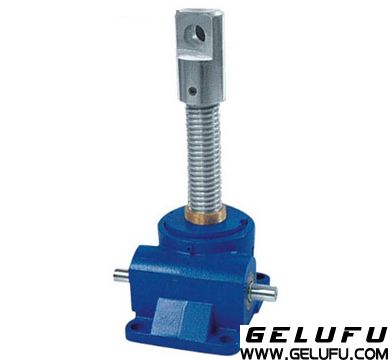

JW系列蜗轮螺旋丝杆升降机

   JWM螺旋升降机是一种基础起重部件，具有结构紧凑、体积小、重量轻、动力源广泛、无噪音、安装方便、使用灵活、功能多、配套形式多、可靠性高、使用寿命长等许多 点。可以单台或组合使用，能按一定程序准确地控制调整提升或推进的高度，可以用电动机或其它动力直接带动，也可以手动。它有不同的结构形式和装配形式，且提升高度可按用户的要求定制。

JW丝杆升降机概述：

JWM型(梯形丝杆型)

低速、低频率

1.1 JWM型(梯形丝杆型)适用于低速、低频率的场合，主要构成部件为：精密梯形丝杆副与高精度蜗轮蜗杆副。

1.1.1经济：

结构紧凑、操作简单、保养方便。

1.1.2速、低频率：

主要用于负荷大、低速与无频繁工作的场所。

1.1.3保持载重：梯形丝杆具有自动工锁定功能，即使没有制动装置也可保持载重。

*在受到较大振动，冲击载荷时，偶尔会使自锁功能失灵，此时则须外加制动装置。

1.2 JWB型（普通滚珠丝杆型）

高速 高频率

JWB型（普通滚珠丝杆型）,适用于高速，高频率和高性能的装置中，主要构成部件为精密滚珠丝杆副与　　高精度蜗轮蜗杆副。

1.2.1 效率高：用滚动摩擦、提高了整机效率，只须很小的驱动源，就可以产生很大的推动力。

1.2.2 高速化：与梯形丝杆相比，速度有很大的提高，能轻松而高速的运转。

1.2.3 使用寿命长:采用高质量的滚珠丝杆,使其工作寿命提高3倍以上。

注:(1)本身无自锁功能,需外加加制动装置或选择带有制动的驱动源。

(2)JWH大螺距滚珠丝杆型另咨询。

1.3 机器装配形状、特点：

基本形式（UM，DS）

螺母转动丝杆上下移动，此为普通型升降机装配

US：押上 DS：吊下

*请根据载荷方向、安装方向来选择合适的升降机（押上或吊下）

*丝杆轴在升降时，会产生旋转力，所以必须做好防止旋转措施。

止旋构造（UM，DM）

UM：押上 DM：吊下

适用于顶端无连接下运转或因滑轮而卷拉着绳索等又不能实现防止旋转的情况

请根据载荷方向、安装方向来选合适的升降机（UM 或DM）

活动螺母构造（UR，DR）

一般情况下，升降机必须具有因丝杆轴的升降而产生的行程和丝杆罩所需的空间，若想在有限的空

间内增长行程时，使用此活动螺母构造非常适应（丝杆轴旋转，活动螺母移动）。丝杆轴顶端为圆柱形

，所以在长行程时，在轴端采用支撑方式，可以得到很好的传动效果。

UR：押上 DR：吊下

请根据载荷方向，安装方向来选择合适的长降机（押上或吊下）

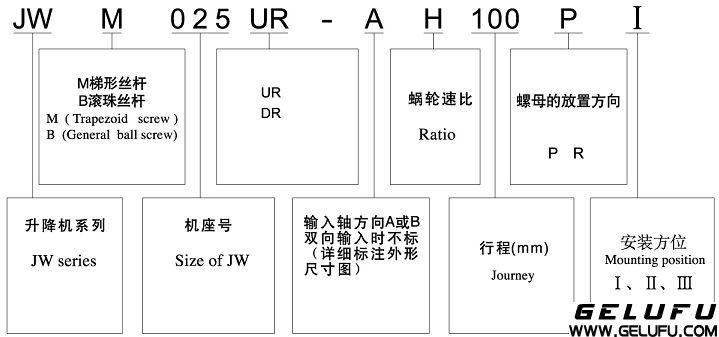

注：选型和型号表示方法中，还需注明螺母的放置方向。

动机或 其他动力直接带动，也可以手动。它有不同的结构形式和装配形式，且提升高度可按用户的要求定制。 。该装置可以自锁。

JWM010、JWM025、JWM050、JWM100、JWM150、JWM200、JWM300、JWM500、JWM750、JWM1000
